1207 Zumbador pasivo piezoeléctrico con pin Pogo

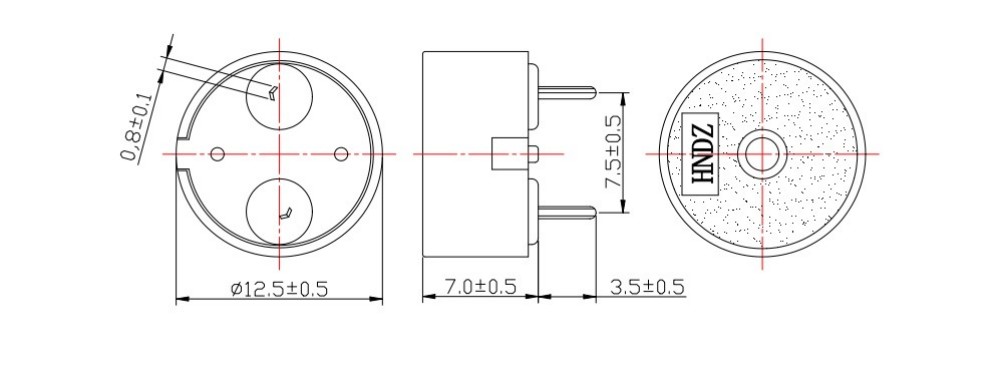

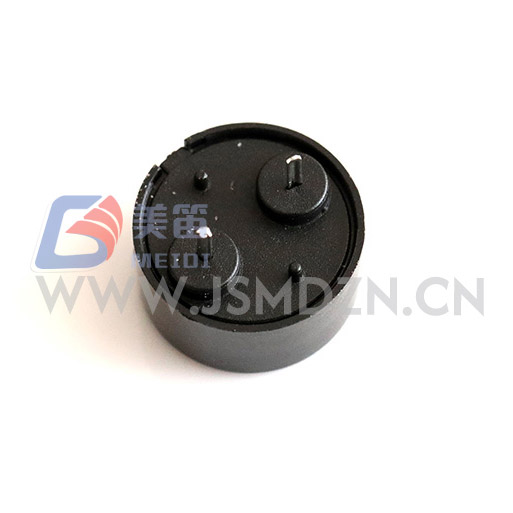

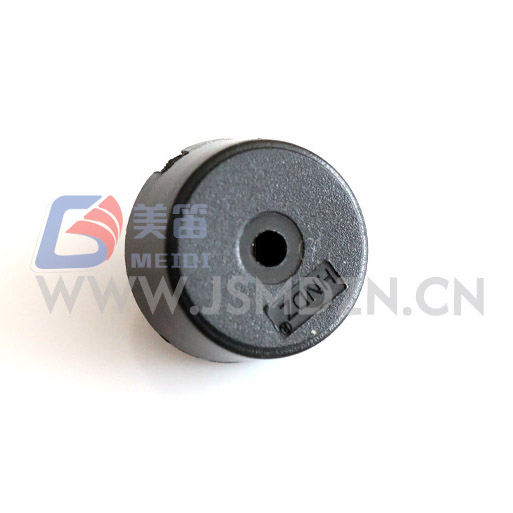

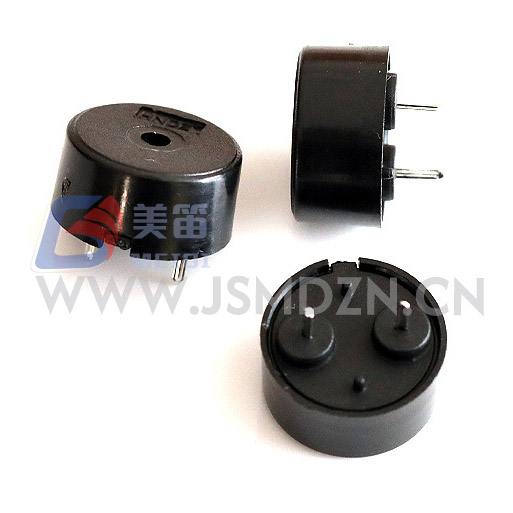

El zumbador pasivo piezoeléctrico 1207 con pin Pogo es una sirena piezoeléctrica pasiva de orificio pasante diseñada para ser accionada por una forma de onda de CA externa. Mide 12,5 mm de diámetro y 7,0 mm de altura. con una carcasa de PBT negra que pesa aproximadamente 0,66 g. Cuando se suministra con un Onda cuadrada de 5 Vp-p en su frecuencia resonante de 4000 Hz, el zumbador emite un sonido nivel de presión de al menos 80 dB a una distancia de 10 cm, mientras no extrae más de 10 mA. La señal del variador puede oscilar entre 1 V y 30 V pico a pico, lo que permite la integración con lógica de bajo voltaje así como circuitos industriales de alto voltaje. este pasivo La arquitectura le da al diseñador control total sobre la frecuencia del tono y elimina el consumo de corriente en reposo asociado con los circuitos osciladores activos.

Integración del circuito de transmisión

Como componente pasivo, el HNR‑1207 PA7.5 depende del sistema anfitrión para suministrar un Señal de onda cuadrada o PWM centrada en 4000 Hz. Una implementación común utiliza un Pin GPIO del microcontrolador configurado como salida de temporizador, opcionalmente almacenado en buffer a través de un transistor cuando se desea un voltaje de accionamiento más alto que el suministro lógico. el La naturaleza capacitiva del zumbador, con una capacitancia nominal de alrededor de 12 nF, resulta en picos de corriente cortos en cada borde de la señal. Colocar una resistencia en serie pequeña (100–330 Ω) en línea con el pasador de accionamiento puede limitar las corrientes máximas sin material afectando la salida de sonido. Debido a que el voltaje de funcionamiento oscila entre 1 V y 30 Vp-p, el mismo zumbador se puede controlar directamente desde una MCU de 3,3 V para una alerta moderada o aumentado a 12 V o 24 V para aplicaciones más ruidosas.

Para ensamblajes de producción en volumen, la soldadura por ola a 260 ℃ durante 4 a 6 segundos es la mejor opción. método preferido. Soldadura manual con una plancha a 350 ℃ durante 2 a 5 segundos También es aceptable, permitiéndose hasta tres ciclos térmicos. La vivienda debe mantenerse al menos a 2,0 mm del baño de soldadura para evitar deformaciones.

Contextos de aplicación

Equipos que ya generan una salida PWM u onda cuadrada para otros fines. Puede usar directamente el zumbador pasivo piezoeléctrico 1207 con Pogo Pin sin agregar circuitos de oscilador. Los instrumentos portátiles alimentados por baterías se benefician de la baja corriente de accionamiento de 10 mA y la ausencia de una carga de oscilador inactivo. En paneles de control industriales Al operar con suministros de 12 V o 24 V CC, la amplia aceptación de voltaje simplifica el diseño del conductor. El pequeño tamaño de 12,5 mm también se adapta a espacios reducidos. Electrónica de consumo, como sensores domésticos inteligentes y probadores portátiles.

Preguntas frecuentes

¿Qué señal de conducción necesita este zumbador?

Requiere una señal de CA, normalmente una onda cuadrada o PWM, a una frecuencia cercana a 4000 Hz. La aplicación de voltaje CC no producirá sonido y puede dañar el elemento.

¿Puedo controlarlo directamente desde un microcontrolador?

Sí, siempre que el nivel lógico esté dentro del rango de 1 a 30 Vp-p. Para 3,3 V o 5 V sistemas, el SPL será inferior a los 80 dB especificados a 5 Vp‑p. un transistor El buffer puede elevar el voltaje del variador cuando se necesita una mayor salida.

¿Qué perfiles de soldadura se recomiendan?

Se recomienda soldar por ola a 260 ℃ durante 4 a 6 segundos. La soldadura manual puede ser realizado a 350 ℃ durante 2 a 5 segundos. Ambos métodos permiten hasta tres ciclos térmicos.

¿Cómo debo manejar el timbre después de soldar?

La carcasa no está sellada, así que evite la inmersión en disolventes de limpieza o fundentes. Guarde las tablas ensambladas en un ambiente seco para evitar la oxidación de los pasadores.

Consulta técnica

Para hojas de datos completas, curvas de respuesta de frecuencia o informes de pruebas específicos de lotes, Póngase en contacto con MEIDI con los requisitos de su proyecto. El soporte de ingeniería normalmente responde dentro de un día hábil.
