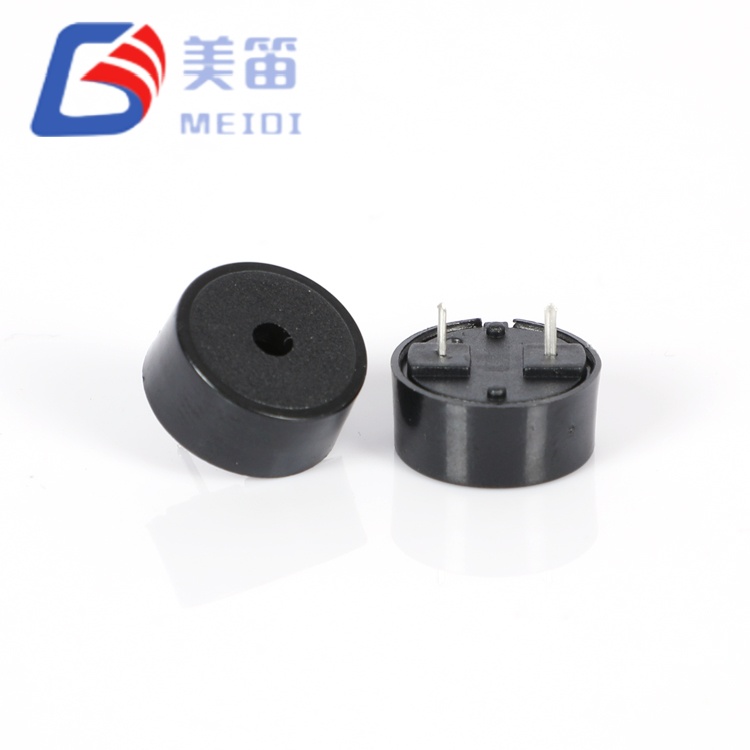

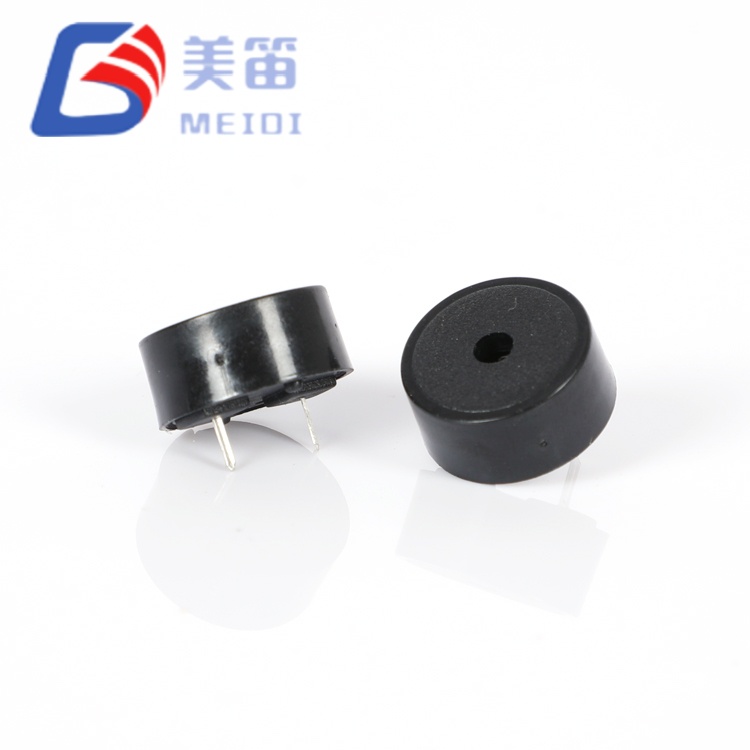

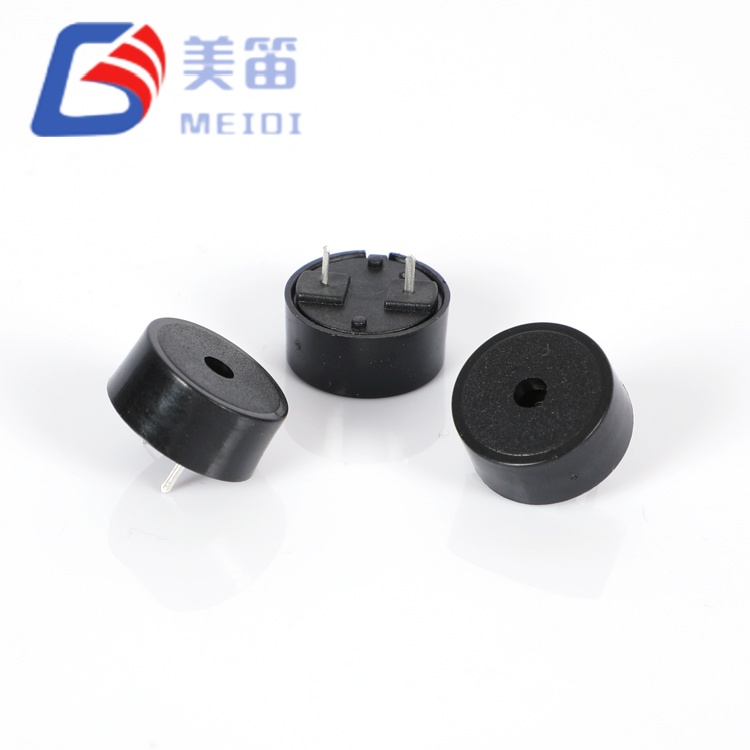

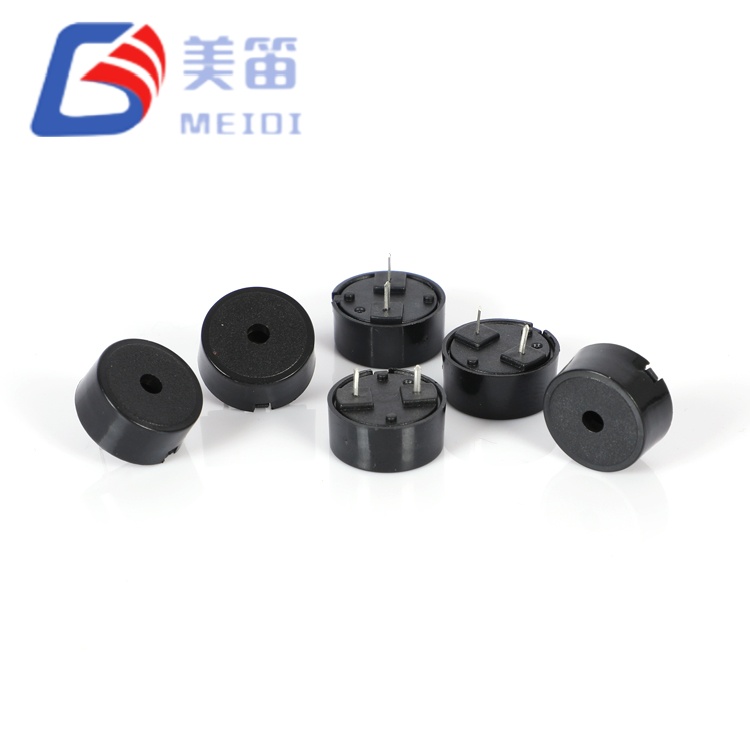

El zumbador pasivo piezoeléctrico 1407 con pin Pogo es un zumbador pasivo piezoeléctrico de orificio pasante que ocupa una posición deliberada de formato medio entre dispositivos compactos de 12,5 mm y modelos grandes de 22 mm. Con un diafragma de 14 mm de diámetro y 6,7 mm de altura, ofrece una salida acústica medida de 89–94 dB a 4000 Hz y 5 Vp-p, superando a las alternativas más pequeñas y manteniendo un espacio significativamente menos exigente que las soluciones de gran tamaño.
Fabricado en las instalaciones certificadas ISO-9001 de MEIDI en la provincia de Jiangsu, este componente se beneficia de nuestra experiencia de más de una década en ingeniería de transductores piezoeléctricos. El elemento cerámico de 14 mm proporciona un área de diafragma un 25 % mayor que las variantes de 12,5 mm, lo que se traduce en una mayor eficiencia de radiación acústica sin el compromiso de PCB de las alternativas de 22 mm. El rango operativo ultra amplio de 1 a 30 V consolida múltiples SKU de voltaje específico, mientras que el consumo de corriente medido de solo 0,63 a 0,78 mA a 5 Vp‑p garantiza un impacto mínimo en el tiempo de funcionamiento de la batería en aplicaciones portátiles y portátiles.
El zumbador pasivo piezoeléctrico 1407 con Pogo Pin aborda un desafío de diseño específico: lograr una salida acústica que supere a los zumbadores compactos de 12 mm sin comprometer el tamaño y el costo de los dispositivos de 22 mm. Con un diámetro de 14 mm, ofrece un SPL medido de 89 a 94 dB, un nivel que proporciona un margen de diseño significativo para alarmas médicas, alertas de electrodomésticos e indicaciones industriales donde la audibilidad no puede verse comprometida.
La frecuencia resonante de 4000 ± 500 Hz se encuentra en el borde superior del pico de sensibilidad auditiva humana (2–4 kHz), lo que produce un tono nítido que exige atención y que atraviesa el ruido ambiental de la oficina, la medicina y la industria ligera. Esta frecuencia es particularmente eficaz en entornos donde los tonos de baja frecuencia pueden quedar enmascarados por sistemas de ventilación, equipos informáticos o conversaciones.
Como transductor piezoeléctrico pasivo, el HNR‑1407PA75 requiere excitación de CA externa, generalmente una onda cuadrada de 4000 Hz de una salida PWM de microcontrolador, un temporizador o un controlador IC dedicado. Esta arquitectura otorga a los diseñadores control total sobre los patrones de tono, la modulación de frecuencia para la diferenciación de prioridades y el escalado de volumen basado en el ciclo de trabajo, capacidades que no están disponibles con los zumbadores activos de frecuencia fija. La capacitancia nominal de 12 nF (medida entre 11,7 y 14,2 nF) permite el accionamiento directo desde la mayoría de los pines GPIO de MCU sin etapas de búfer externas en muchas aplicaciones.
La altura de 6,7 mm y la masa de 0,85 g representan un compromiso equilibrado entre el volumen de la cavidad acústica y la compacidad mecánica. Este factor de forma se integra fácilmente en dispositivos médicos portátiles, puertas de enlace IoT de tamaño mediano y paneles de control de electrodomésticos comerciales donde el diámetro de 14 mm se adapta a los recortes estándar del panel frontal de 15 a 18 mm.
Diámetro de formato medio de 14 mm: 25 % más área de diafragma que las alternativas de 12,5 mm; Ofrece un SPL más alto sin penalización de huella de 22 mm.
Salida acústica medida de 89 a 94 dB: a 5 Vp‑p, 4000 Hz, 10 cm; proporciona un margen de diseño por encima de la especificación ≥85dB
Carácter tonal nítido de 4000 Hz: posicionado en el punto óptimo auditivo humano con una fuerte perceptibilidad en entornos médicos y de oficina
Rango ultra amplio de 1 a 30 V: un solo SKU elimina las líneas de lista de materiales específicas de voltaje en sistemas de 3,3 V, 5 V, 12 V y 24 V
Consumo de submiliamperios de 0,63 a 0,78 mA: a 5 Vp-p; Escalas de corriente con voltaje y ciclo de trabajo para un presupuesto de batería predecible.
Perfil delgado de 6,7 mm y 0,85 g: factor de forma equilibrado para dispositivos médicos portátiles, instrumentos portátiles y nodos IoT de tamaño mediano
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Zumbador pasivo piezoeléctrico | — |
| Tensión nominal | 5 Vp‑p | Onda cuadrada, 4000 Hz |
| Voltaje de funcionamiento | 1 – 30 Vp‑p | Continuo |

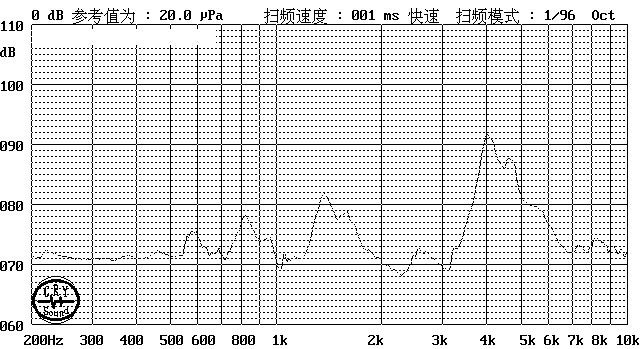

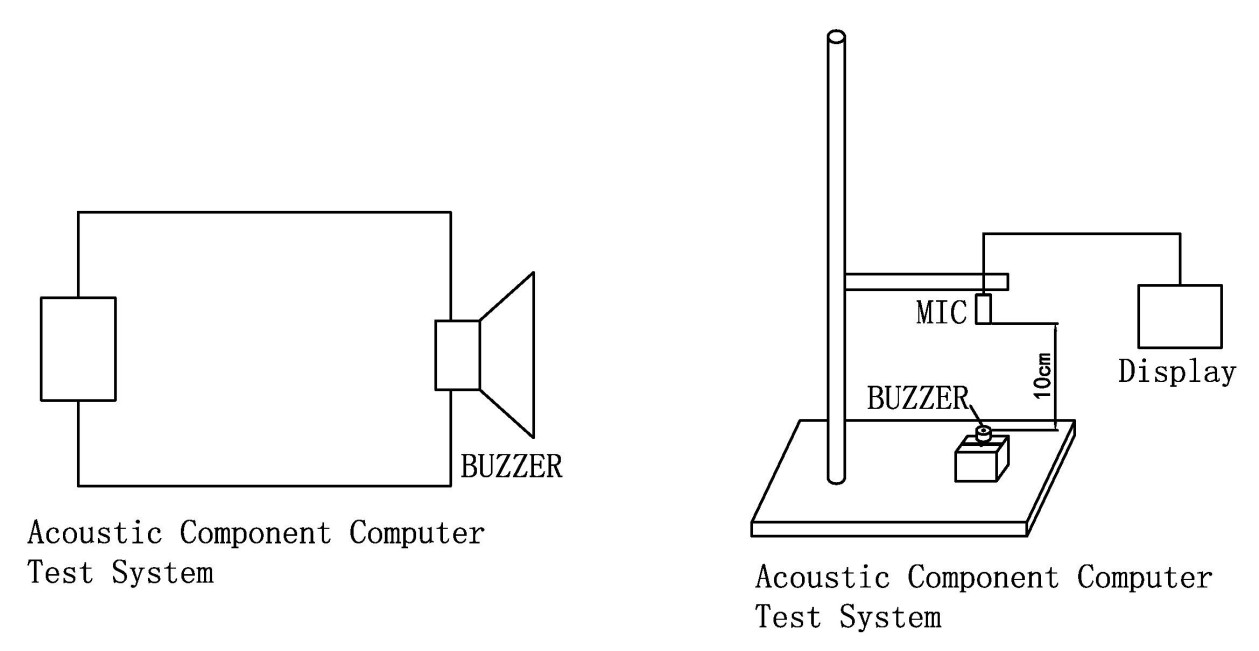

| Salida de sonido | ≥ 85dB | A 5 Vp‑p, 4000 Hz, 10 cm; medido 89–94 dB |
| Frecuencia resonante | 4000 ± 500 Hz | A tensión nominal |
| Consumo actual | ≤ 10mA | A 5 Vp‑p, 4000 Hz; medido 0,63–0,78 mA |
| Capacidad | 12 ± 40 % nF | A 1 kHz, 25 ℃; medido entre 11,7 y 14,2 nF |
| Temperatura de funcionamiento | -20 ℃ ~ +70 ℃ | Continuo |
| Temperatura de almacenamiento | -30 ℃ ~ +80 ℃ | No operativo |

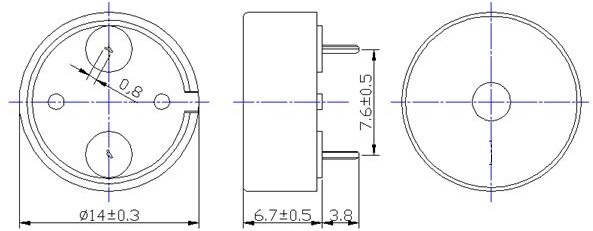

| Dimensiones (Diámetro × Alto) | 14 × 6,7 mm | Solo cuerpo |
| Peso | 0,85 gramos | Típico |
| Material de la carcasa | PBT negro | UL94 V‑0 |
| Tipo de montaje | Orificio pasante | Pines polarizados |
| Temperatura de soldadura (onda) | 260 ± 5 ℃ | 4-6 s, recomendado |
| Temperatura de soldadura (manual) | 350 ± 10 ℃ | 2-5 s, recomendado |
Dispositivos médicos portátiles: alertas de fiebre con termómetro digital, tonos de límite de oxímetro de pulso y pitidos de finalización de ECG portátiles donde el diámetro de 14 mm se adapta a carcasas ergonómicas
Gateways de sensores de IoT de tamaño mediano: advertencias de umbral ambiental, chirridos de estado de conectividad y alertas de manipulación en dispositivos más grandes que los nodos de tipo botón pero más pequeños que los controladores industriales
Paneles de control de electrodomésticos comerciales: señales del temporizador del horno, tonos de fin de ciclo del lavavajillas y alertas de fallas del refrigerador en recortes estándar de 15 a 18 mm en el panel frontal
Módulos interiores de automóviles: recordatorios de cinturones de seguridad, timbres de puertas entreabiertas y comentarios de herramientas de diagnóstico en autobuses accesorios de 12 V
Sistemas de control industriales de 24 V: anunciadores de fallas de PLC, tonos de confirmación de botones HMI y advertencias audibles de límite de proceso
Instrumentos portátiles de prueba y medición: tonos de continuidad de multímetro, alertas de activación de osciloscopio y advertencias de límite de suministro de energía en dispositivos de mesa de tamaño mediano.
| Requisito de diseño | Ventaja del HNR‑1407PA75 |
| SPL superior a 12 mm sin espacio de 22 mm | El diámetro de 14 mm midió 89–94 dB a 5 Vp‑p; proporciona margen acústico para aplicaciones de alerta exigentes |
| Tamaño/rendimiento equilibrado para dispositivos portátiles | 6,7 mm de altura y 0,85 g de peso se adaptan a carcasas ergonómicas para instrumentos médicos y de pruebas. |
| Consolidación de plataformas multitensión | El rango de 1 a 30 V reemplaza los zumbadores específicos de 3,3 V, 5 V, 12 V y 24 V en la lista de materiales |
| Diseño portátil con batería crítica | Consumo de 0,63 a 0,78 mA a 5 Vp‑p; La corriente escala de manera predecible con el voltaje y el ciclo de trabajo. |
| Compatibilidad con recortes del panel frontal estándar | El diámetro de 14 mm se adapta a biseles de instrumentos y aparatos comunes de 15 mm con un espacio mínimo |
El HNR‑1407PA75 elimina la elección binaria entre zumbadores compactos de 12 mm con SPL limitado y dispositivos voluminosos de 22 mm con un tamaño excesivo. Para los diseñadores de instrumentos médicos portátiles, puertas de enlace IoT de tamaño mediano y paneles de electrodomésticos estándar, el formato de 14 mm proporciona un margen acústico que las alternativas de 12 mm no pueden igualar, al tiempo que mantiene la compatibilidad con PCB y panel frontal que los dispositivos de 22 mm comprometen.
MEIDI fabrica el HNR‑1407PA75 en líneas de ensamblaje piezoeléctricas dedicadas con prensado de cerámica, cocción de electrodos y encapsulación de carcasa automatizados. Nuestra base de fabricación en Jiangsu opera bajo la gestión de calidad ISO 9001:2015, con control estadístico del proceso en cada etapa, desde la inspección de la materia prima hasta la verificación acústica final.
Cada lote de producción pasa por una calificación integral:
Verificación de frecuencia resonante: 4000 Hz ±12,5 % de muestreo estadístico; rango medido típico 3900–4080 Hz
Verificación de lotes de SPL: ≥85 dB mínimo a 5 Vp‑p, 4000 Hz, 10 cm; rango de muestra medido 89–94 dB
Validación del consumo de corriente – ≤10mA máximo; medido entre 0,63 y 0,78 mA confirma la eficiencia por debajo del miliamperio
Apantallamiento de capacitancia: 12 nF ±40 % a 1 kHz para coincidencia del circuito del variador; medido entre 11,7 y 14,2 nF
Almacenamiento a alta temperatura: 48 horas a +80 ± 2 ℃; Recuperación de parámetros después de 2 horas de estabilización ambiental.
Almacenamiento a baja temperatura: 48 horas a -30 ± 2 ℃; Activación verificada a 1V mínimo.
Ciclos de choque térmico: 5 ciclos entre -30 ℃ y +80 ℃ con una permanencia de 30 minutos por extremo
Validación de tensión mecánica: vibración sinusoidal (10–55 Hz, amplitud de 1,0 mm, ejes XYZ, 0,5 horas acumuladas) y caída libre de 75 cm sobre madera dura de 10 mm (3 impactos)
Resistencia a la humedad: 48 horas a 50 ± 5 ℃ / 90–95 % de humedad relativa, seguidas de 2 horas de recuperación y caracterización eléctrica
Resistencia al calor de soldadura: 250 ± 5 ℃ durante 10 ± 0,5 segundos con un espacio entre el cuerpo y la soldadura de 2,0 mm
Todos los componentes cumplen con RoHS, REACH y UL94 V‑0. Las marcas de códigos de lote en cada unidad permiten una trazabilidad de 10 años hasta la fecha de producción, los datos de prueba y los certificados de materia prima.
P1: ¿Cómo se compara el HNR‑1407PA75 de 14 mm con las alternativas de 12,5 mm y 22 mm en la misma aplicación?
El diámetro de 14 mm proporciona una medida de 89 a 94 dB a 5 Vp-p, 4000 Hz, 10 cm, una mejora significativa con respecto a los dispositivos típicos de 12,5 mm (normalmente 83 a 86 dB), al tiempo que mantiene un tamaño considerablemente más pequeño que las alternativas de 22 mm (normalmente 95 a 100 dB). El formato de 14 mm es óptimo cuando la salida de 12 mm es marginal pero el de 22 mm es mecánica o estéticamente inadecuado. Para comparaciones específicas con factores de forma alternativos, comuníquese con MEIDI para obtener datos de referencia cruzada detallados.
P2: ¿Se puede controlar este zumbador directamente desde un microcontrolador GPIO de 3,3 V?
Sí, en la mayoría de los casos. A 3,3 Vp-p y 4000 Hz, la carga capacitiva de 12 nF consume aproximadamente 0,16 mA RMS, muy dentro de la capacidad de suministro de 8 a 20 mA de los pines GPIO de MCU estándar. No se requiere ningún transistor externo ni controlador IC para muchas aplicaciones de 3,3 V. Sin embargo, el SPL a 3,3 V será inferior a los 89–94 dB medidos a 5 Vp‑p; La salida típica a 3,3 V es de aproximadamente 76 a 80 dB. Para obtener la máxima salida de sistemas de 3,3 V, considere un duplicador de voltaje de la bomba de carga o un controlador piezoeléctrico dedicado con refuerzo integrado.
P3: ¿Cuál es el impacto práctico en la duración de la batería del consumo de 0,63 a 0,78 mA?
La duración de la batería se calcula dividiendo la capacidad de la celda (mAh) por la corriente operativa (mA) para una duración del tono continuo. Para una pila de botón CR2032 típica (220 mAh), el tono continuo a 5 Vp‑p duraría teóricamente aproximadamente entre 280 y 350 horas. Para ciclos de trabajo intermitentes (p. ej., 1 segundo encendido, 4 segundos apagado), multiplique por la relación del ciclo de trabajo (el 20 % de servicio extiende la vida útil a aproximadamente 1400 a 1750 horas). La duración real de la batería depende de las características de la celda, el voltaje del variador, la temperatura y la antigüedad; trate estas cifras como estimaciones de primer orden.
P4: ¿Cómo afecta la tolerancia de 4000±500 Hz a las instalaciones de unidades múltiples?
La tolerancia de frecuencia de ±12,5 % es típica de los zumbadores piezoeléctricos de esta clase de tamaño. En instalaciones de múltiples unidades donde la consistencia tonal es crítica (por ejemplo, arreglos en fase o alarmas paralelas), la variación de frecuencia puede producir latidos audibles entre unidades. Para tales aplicaciones, MEIDI ofrece opciones de tolerancia más estrictas (±5 % o ±3 %) para pedidos en volumen. Póngase en contacto con nuestro equipo de ingeniería para analizar la clasificación de frecuencia y el ajuste personalizado para sus requisitos específicos de múltiples unidades.
P5: ¿El diámetro de 14 mm es compatible con los recortes estándar del panel frontal?
El diámetro del cuerpo de 14 mm requiere un recorte de panel mínimo de 14,5 mm con un espacio libre de 0,25 mm por lado. Se adapta a muchos biseles de instrumentos y aparatos estándar de 15 mm sin modificaciones. Para aplicaciones de modernización que reemplazan zumbadores de 12 mm, es posible que sea necesario ampliar el corte para el diámetro de 14 mm entre 1,0 y 1,5 mm. MEIDI proporciona dibujos dimensionales y plantillas de recorte de paneles a pedido. Para aplicaciones que requieren compatibilidad mecánica de 12 mm sin modificaciones, ofrecemos la serie HNR‑1255 (diámetro de 12,5 mm) como alternativa.
P6: ¿Cuál es la forma de onda de excitación recomendada para una salida acústica máxima?
Una onda cuadrada a 4000 Hz con un ciclo de trabajo del 50 % produce el SPL más alto debido a las rápidas transiciones de voltaje que maximizan el desplazamiento del elemento piezoeléctrico. Las ondas sinusoidales producen un tono más limpio, pero normalmente reducen el SPL entre 3 y 5 dB con el mismo voltaje máximo. Para obtener el máximo rendimiento, utilice una onda cuadrada con tiempos de subida y bajada tan bajos como lo permita su conductor. Se recomienda una resistencia en serie de 100 a 330 Ω para amortiguar el zumbido y reducir la EMI, pero esto puede reducir ligeramente el SPL; los valores superiores a 330 Ω atenuarán notablemente la salida.
Para obtener hojas de datos técnicos, archivos 3D STEP, notas de aplicación de circuitos de accionamiento, ejemplos de configuración de PWM o precios por volumen, comuníquese con el soporte de ingeniería de MEIDI.
La ingeniería de aplicaciones de MEIDI generalmente responde dentro de un día hábil con planos de protección de PCB, pautas de integración de gabinetes acústicos y precios por volumen para programas calificados.
