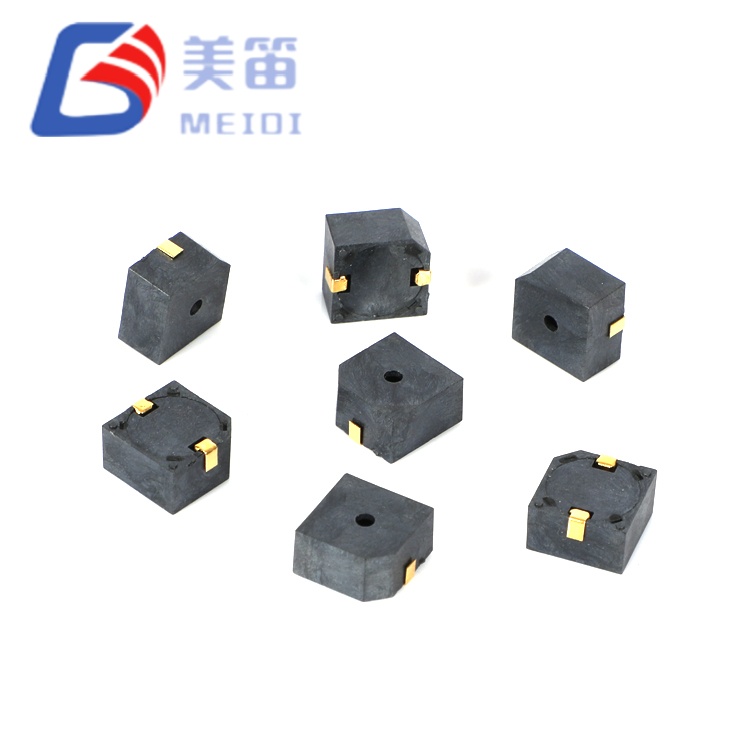

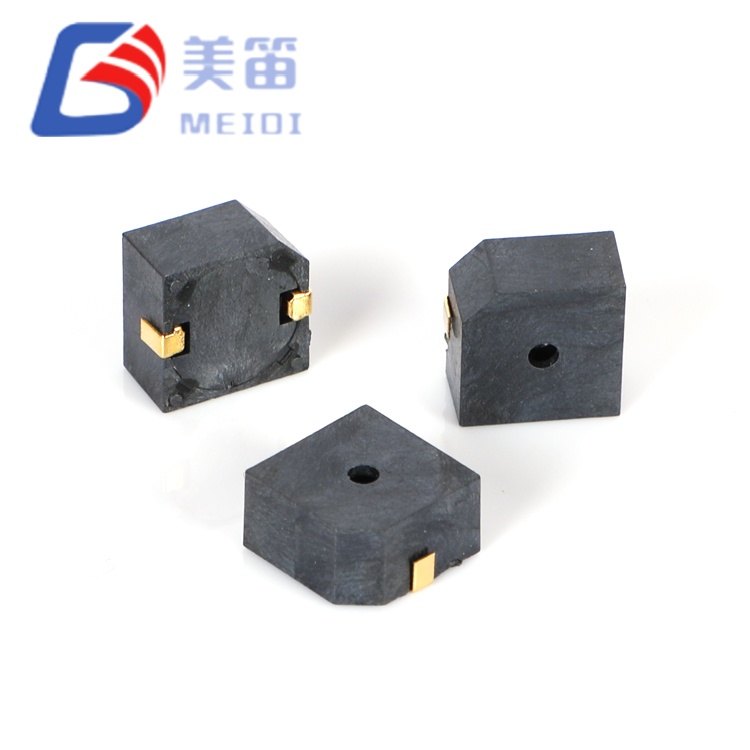

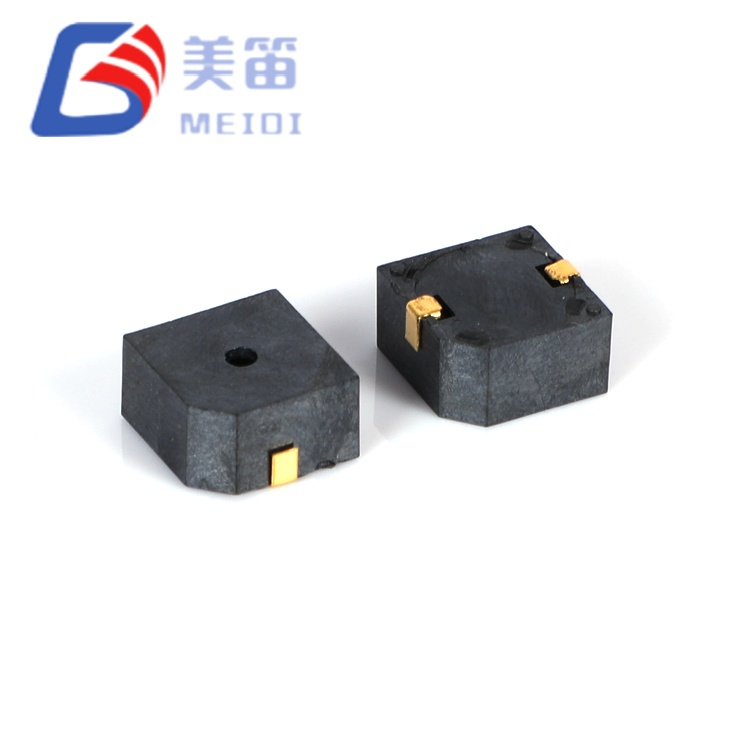

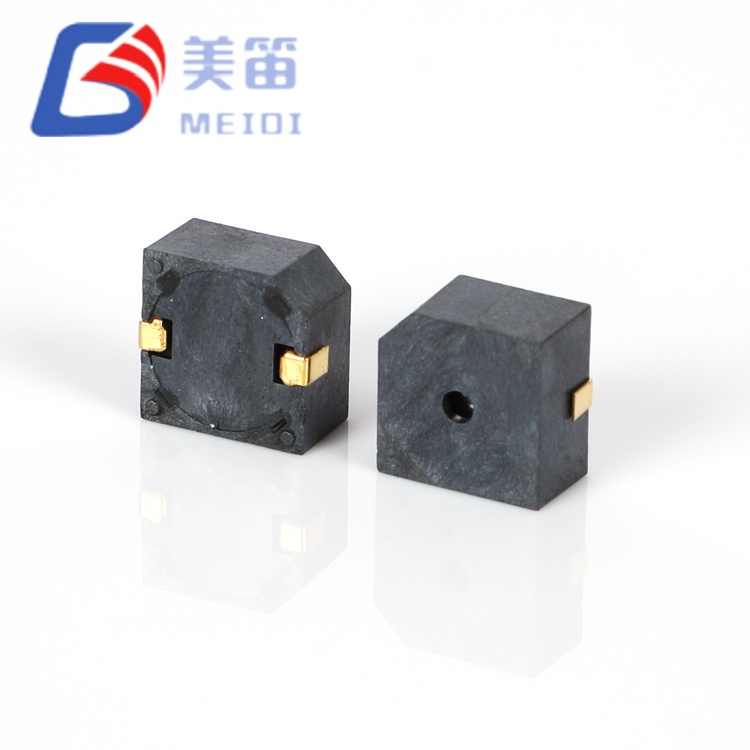

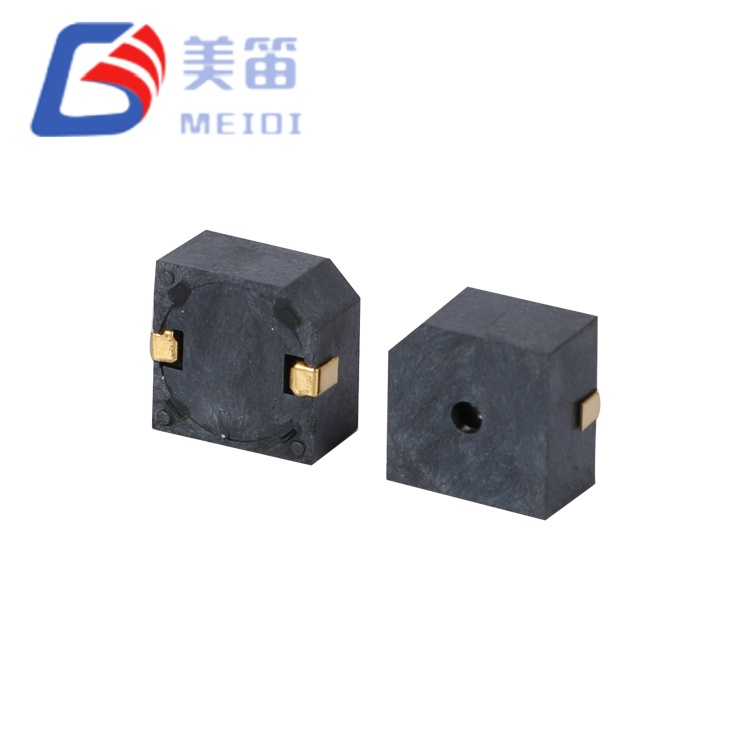

El zumbador activo magnético SMD de 9,6*9,6*5 mm es un zumbador activo electromagnético autoaccionado diseñado para aplicaciones donde se requiere retroalimentación acústica inmediata sin circuitos de oscilador externo. Con 9,6 × 9,6 × 5,0 mm, este zumbador activo electromagnético SMD de 5 V ocupa un tamaño mediano que equilibra la salida acústica con las limitaciones del espacio de la PCB, lo que lo hace adecuado para paneles de control industriales, instrumentación médica e interfaces de electrodomésticos comerciales donde el espacio en la placa es escaso pero la integridad de la alerta audible no puede verse comprometida.
A diferencia de los zumbadores pasivos que exigen generación de señal PWM y componentes de controlador, el MLT-9650Y-5V integra un circuito oscilador sintonizado de fábrica que produce un tono estable de 3000 Hz a ≥85 dB cuando se aplica un voltaje de CC entre 4 V y 7 V. Esta arquitectura elimina la necesidad de recursos de temporizador de microcontrolador, etapas de controlador de transistor y componentes de filtrado inductivo, lo que reduce tanto la complejidad de la lista de materiales como los ciclos de validación de diseño. El consumo de corriente de ≤30 mA a 5 V es compatible con salidas de nivel lógico estándar y contactos de relé, lo que permite el accionamiento directo desde salidas digitales de PLC, pines GPIO de MCU con capacidad de suministro de corriente adecuada o circuitos de conmutación simples.
La carcasa LCP negra proporciona estabilidad dimensional a través de perfiles de reflujo estándar sin plomo con una temperatura máxima de 255 ± 5 °C, lo que admite líneas de montaje SMT automatizadas sin protocolos de manipulación especializados. Con un rango de temperatura de funcionamiento de -30 °C a +70 °C y una tolerancia de almacenamiento que se extiende hasta -40 °C, el MLT-9650Y-5V se adapta a la implementación en entornos no controlados, incluidos gabinetes de telecomunicaciones exteriores, equipos de logística refrigerados y subsistemas interiores de automóviles donde las excursiones térmicas exceden los límites de grado de consumo.
| Parámetro | Valor |
| Tensión nominal | 5 V (op) |
| Rango de voltaje de funcionamiento | 4-7V |
| Nivel de presión sonora | ≥ 85dB |
| Frecuencia resonante | 3000 ± 300Hz |
| Corriente de funcionamiento | ≤ 30mA |
| Temperatura de funcionamiento | -30 ℃ ~ +70 ℃ |
| Temperatura de almacenamiento | -40 ℃ ~ +85 ℃ |
| Dimensiones | 9,6 × 9,6 × 5,0 mm |
| Peso | 1,5 gramos |
| Tipo de montaje | SMD (dispositivo de montaje en superficie) |
Cero componentes del oscilador externo: aplique voltaje CC directamente; no se requiere asignación de temporizador PWM, búfer de transistor ni diodo de retorno, lo que preserva los recursos del microcontrolador para la lógica de la aplicación primaria
Amplio margen de voltaje: el rango operativo de 4 a 7 V se adapta a rieles nominales de 5 V con una tolerancia del regulador de ±20 %, curvas de drenaje de batería y sistemas industriales de 24 V reducidos a través de reguladores resistivos o de conmutación simples.
Firma acústica consistente: el oscilador interno mantiene una frecuencia central de 3000 Hz con una tolerancia de ±10 % en toda la envolvente de voltaje y temperatura, eliminando la deriva de frecuencia común a los transductores pasivos accionados externamente.
Tamaño SMD de tamaño mediano: el paquete cuadrado de 9,6 mm proporciona un área de excursión de diafragma adecuada para una salida confiable de ≥85 dB sin necesidad de ensamblaje mediante orificio pasante.
Compatible con soldadura por reflujo y por ola: carcasa LCP negra clasificada para una temperatura máxima de reflujo de 255 °C y soldadura manual de 360 °C, compatible con entornos de ensamblaje mixtos, desde prototipos de soldadura manual hasta líneas automatizadas de gran volumen.
| Parámetro | Valor | Condiciones de prueba |
| Tensión nominal | 5 V (op) | A 25 ℃ |
| Voltaje de funcionamiento | 4 – 7 V (opcional) | Operación continua |
| Salida de sonido | ≥ 85dB | A 5 V, 10 cm de distancia |
| Frecuencia resonante | 3000 ± 300Hz | A tensión nominal |
| Corriente de funcionamiento | ≤ 30mA | A 5V |
| Temperatura de funcionamiento | -30 ℃ ~ +70 ℃ | Funcional |
| Temperatura de almacenamiento | -40 ℃ ~ +85 ℃ | No operativo |

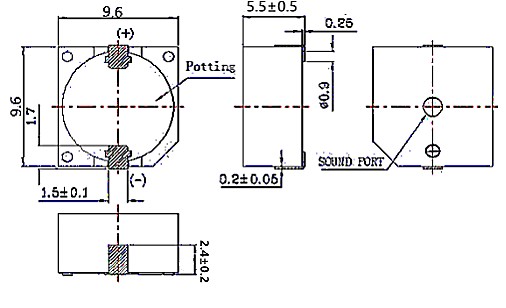

| Parámetro | Valor |
| Dimensiones (largo × ancho × alto) | 9,6 × 9,6 × 5,0 mm |
| Peso | 1,5 gramos |
| Material de la carcasa | LCP negro |
| Temperatura de soldadura (reflujo) | 255 ± 5 °C, 3 s; Precalentar 180 °C, 40–70 s |
| Temperatura de soldadura (onda) | 255 ± 15 °C, 4 a 6 s |
| Temperatura de soldadura (manual) | 360 ± 10 °C, 2 a 5 s |
| Pases máximos de reflujo | 3 |
| Temperatura de funcionamiento | -30 ℃ ~ +70 ℃ |
| Temperatura de almacenamiento | -40 ℃ ~ +85 ℃ |
Módulos de alarma PLC industriales: indicación de fallas y alertas de parada de emergencia en controladores lógicos programables y sistemas de accionamiento de motores donde los rieles lógicos de 5 V o 24 V son estándar y la retroalimentación acústica inmediata al activarse es obligatoria
Instrumentación de diagnóstico médico: señales de finalización, advertencias de error y tonos de estado de calibración en analizadores de mesa, monitores de pacientes y equipos de diálisis donde la compatibilidad electromagnética y la salida constante son requisitos regulados.
Refrigeración comercial y logística de cadena de frío: alarmas de apertura de puertas, notificaciones de incumplimiento de temperatura y alertas de fallos de compresores en cámaras frigoríficas, contenedores de transporte y unidades de almacenamiento de productos farmacéuticos que funcionan a temperaturas ambiente bajo cero.
Gabinetes exteriores de telecomunicaciones: detección de intrusiones en gabinetes, alarmas de fallas de energía y advertencias de excursión térmica en repetidores de estaciones base y nodos de borde de red expuestos a condiciones climáticas incontroladas.
Subsistemas interiores de automóviles: recordatorios de cinturones de seguridad, timbres de encendido con llave e indicación del estado de carga en grupos de instrumentos de vehículos eléctricos y cabinas de vehículos comerciales donde prevalecen los autobuses accesorios de 5 V.
| Requisito de ingeniería | Ventaja de MLT-9650Y-5V |
| Minimizar la complejidad de la lista de materiales | El oscilador integrado elimina el controlador externo IC, la resistencia base, el diodo de retorno y el desarrollo de firmware PWM. |
| Garantizar la robustez del voltaje | El rango de 4 a 7 V admite 5 V nominales con margen para caída de batería, tolerancia del regulador y supresión de transitorios |
| Garantizar la consistencia acústica | Resonancia de 3000 Hz sintonizada en fábrica con tolerancia de lote de ±10%; no se requiere ajuste del circuito del controlador ni calibración por unidad |

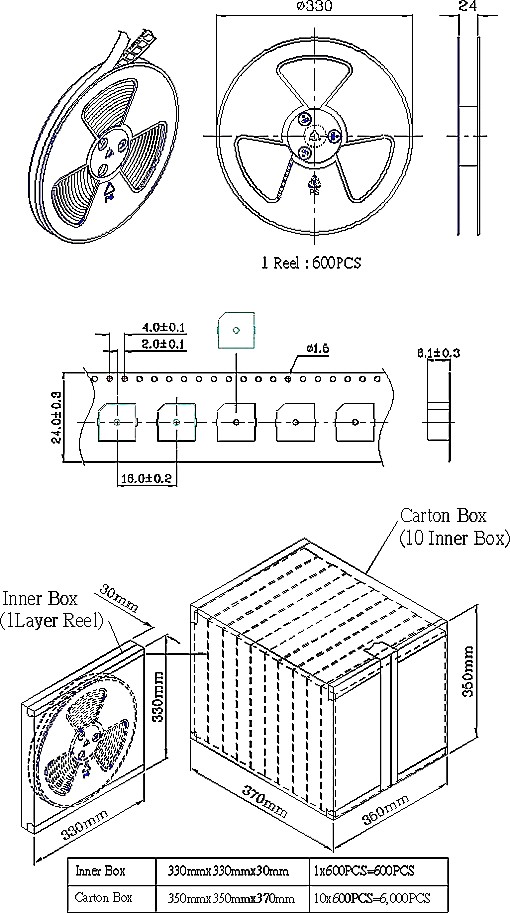

| Admite ensamblaje SMT automatizado | Embalaje estándar de cinta y carrete con compatibilidad de recogida con boquilla de vacío; pico de reflujo 255 °C |
| Operar en entornos térmicamente desafiantes | El rango operativo de -30 °C a +70 °C supera los límites estándar de consumo; El almacenamiento a -40 °C favorece la logística de la cadena de frío |
La masa de 1,5 g contribuye a la estabilidad mecánica en condiciones de vibración comunes en maquinaria industrial y aplicaciones vehiculares. El conjunto de diafragma mantiene una salida acústica constante bajo impacto mecánico, mientras que la altura de 5,0 mm proporciona un volumen de cavidad interna adecuado para una generación eficiente de resonancia de 3 kHz.
MEIDI fabrica el zumbador activo magnético SMD de 9,6*9,6*5 mm en líneas de montaje automatizadas con pruebas funcionales 100% eléctricas y acústicas. Cada lote de producción se somete a una exhaustiva verificación de tensiones ambientales y mecánicas:
•Almacenamiento a alta temperatura: 48 horas a +80 ± 2 °C, seguido de 2 horas de recuperación ambiental y verificación paramétrica completa
•Almacenamiento a baja temperatura: 48 horas a -30 ± 2 °C, seguido de 2 horas de recuperación a temperatura ambiente
•Ciclos de choque térmico: 5 ciclos entre -30 °C y +80 °C con una permanencia de 30 minutos por extremo
•Resistencia a la vibración: barrido sinusoidal de 10 a 55 Hz, amplitud de 1,0 mm, ejes XYZ, 0,5 horas acumuladas
• Choque mecánico: caída libre de 75 cm sobre madera dura de 10 mm, 3 impactos
•Resistencia a la humedad: 48 horas a 50 ± 5 °C / 90–95 % de humedad relativa, seguidas de 2 horas de recuperación ambiental
•Resistencia al calor de la soldadura: 250 ± 5 °C durante 10 ± 0,5 segundos con un espacio entre el cuerpo y la soldadura de 2,0 mm

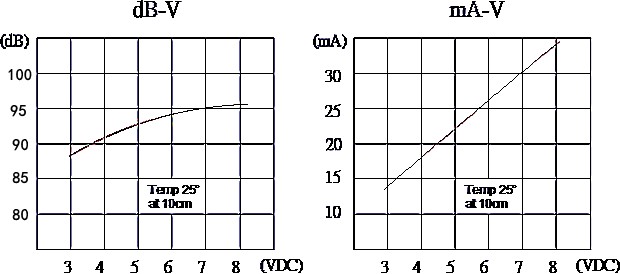

Los datos de pruebas de lotes de muestra confirman un rendimiento constante dentro de las especificaciones: presión sonora de 94,1 a 96,1 dB, corriente de 24,4 a 26,4 mA, frecuencia de 2987 a 3011 Hz (todos dentro de la especificación de 3000 ± 300 Hz), con cero defectos dimensionales o de polaridad.
P1: ¿Se puede controlar el MLT-9650Y-5V directamente desde un microcontrolador GPIO de 3,3 V?
No. El voltaje mínimo de funcionamiento es de 4 V y 3,3 V cae por debajo del umbral funcional garantizado. Si bien el zumbador puede producir una salida reducida o no oscilar por completo a 3,3 V, un funcionamiento confiable requiere un suministro mínimo de 4 V. Para sistemas de 3,3 V, considere un convertidor elevador de 5 V o seleccione un zumbador activo con clasificación de 3 V de la cartera de MEIDI.
P2: ¿Cuál es la vida útil acústica en funcionamiento continuo a la tensión nominal máxima?
El oscilador integrado y el transductor electromagnético están calificados para funcionamiento continuo a 5 V y 25 °C ambiente. La vida útil se extiende bajo ciclos de trabajo intermitentes típicos de aplicaciones de alarma. Comuníquese con la fábrica para obtener datos específicos de vida útil. Para aplicaciones de tono continuo, como señales de evacuación de emergencia, se debe considerar la gestión térmica del recinto para evitar la acumulación de calor.
P3: ¿Cómo afecta el oscilador integrado a la compatibilidad electromagnética en comparación con los zumbadores pasivos externos?
El oscilador interno opera a una frecuencia fija de 3000 Hz con tiempos de subida y bajada controlados, lo que produce un contenido armónico predecible limitado principalmente a armónicos impares (9 kHz, 15 kHz, etc.) que quedan fuera de las bandas de prueba típicas de emisiones radiadas y conducidas. A diferencia de los zumbadores pasivos impulsados por PWM, donde el ruido de conmutación depende del diseño del circuito del controlador, la impedancia del controlador de puerta y el enrutamiento de PCB, el MLT-9650Y-5V presenta una carga eléctrica consistente con un contenido mínimo de alta frecuencia, lo que generalmente resulta en menores emisiones de EMC y pruebas de cumplimiento simplificadas.
P4: ¿Qué consideraciones de diseño de gabinete se aplican al perfil de 5,0 mm de altura?
La altura del cuerpo de 5,0 mm requiere un espacio libre adecuado sobre la superficie de la PCB para evitar obstrucciones acústicas. Se recomienda un espacio adicional por encima de la apertura del sonido para evitar la degradación de la presión sonora de las superficies o componentes cercanos. Para recintos con rejillas o membranas, se debe evaluar la adaptación de impedancia acústica; las mallas densas pueden atenuar la producción. El espacio cuadrado de 9,6 mm proporciona un montaje mecánico estable en sustratos FR4 estándar de 1,6 mm.
P5: ¿Se admiten modificaciones OEM, como empaques de cinta y carrete personalizados o configuraciones de pines alternativas?
Sí. MEIDI admite la personalización de OEM, incluidas especificaciones modificadas de cinta y carrete, cantidades de embalaje alternativas y etiquetado personalizado para pedidos de gran volumen. Las modificaciones de la forma del cable para la conversión de orificios pasantes no son aplicables al SMD MLT-9650Y-5V, pero las recomendaciones de plantillas de pasta de soldadura personalizadas y la guía del perfil de reflujo están disponibles a través de ingeniería de aplicaciones. Las cantidades mínimas de pedido y los plazos de entrega varían según el alcance de la modificación.
Para obtener hojas de datos técnicos, huellas CAD, solicitudes de muestras u orientación de integración OEM para el MLT-9650Y-5V, comuníquese con el soporte de ingeniería de MEIDI.
La ingeniería de aplicaciones de MEIDI normalmente responde a consultas técnicas dentro de un día hábil.
