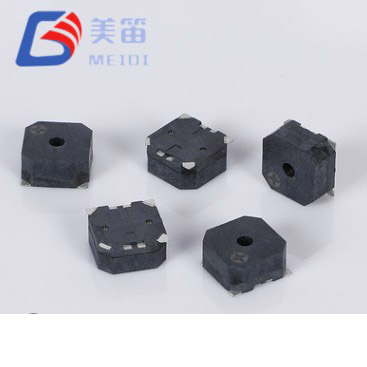

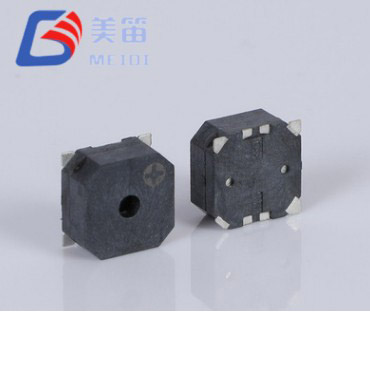

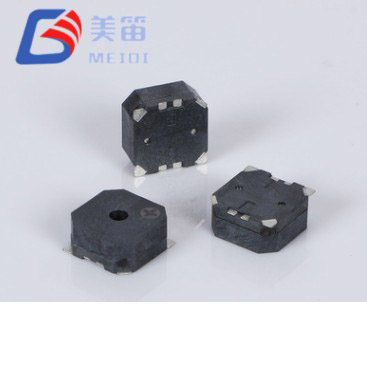

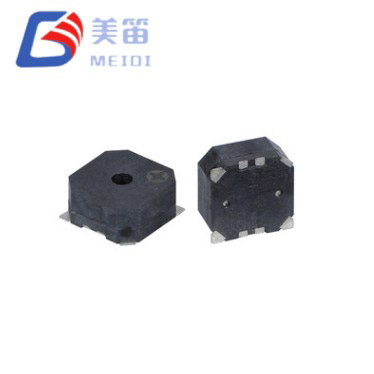

El zumbador magnético activo SMD de 5 V y 2700 Hz es un zumbador electromagnético activo empaquetado para montaje en superficie, diseñado para producir un tono claro de 2700 Hz en el momento en que se aplica un voltaje de CC. Debido a que el oscilador y la etapa del controlador están integrados en el componente, no se necesita señal PWM externa, temporizador de microcontrolador ni buffer de transistor. Esta arquitectura autónoma reduce tanto el número de componentes como la sobrecarga de firmware, lo que hace que el zumbador sea particularmente útil en sistemas integrados donde los pines de E/S y los ciclos de procesamiento ya están comprometidos con otras tareas.
Un suministro nominal de 5 V se adapta a rieles industriales y lógicos estándar, mientras que la ventana operativa de 4 V a 7 V se adapta a la tolerancia del regulador y las curvas de descarga de la batería sin variación del rendimiento. Con la tensión nominal, el nivel de presión sonora alcanza un mínimo de 85 dB a 10 cm, un nivel que mantiene la audibilidad en una amplia gama de condiciones de ruido ambiental. Con un rango de temperatura de funcionamiento continuo de -40 °C a +105 °C, el zumbador es adecuado para recintos que experimentan arranques en frío extremo o exposición prolongada a altas temperaturas.
El tamaño cuadrado de 12,8 mm y la altura de 6,5 mm colocan a este componente entre los zumbadores SMD ultracompactos y los dispositivos de alarma con orificio pasante más grandes. Su carcasa LCP negra es compatible con procesos de soldadura por reflujo, por ola y manual, lo que permite un montaje automatizado eficiente. Las siguientes secciones detallan las características eléctricas y mecánicas, las pruebas de confiabilidad y los escenarios típicos de integración.
Zumbador electromagnético autónomo con oscilador integrado: aplique CC y reciba un tono inmediato de 2700 ± 300 Hz.
•El diseño activo elimina la necesidad de una fuente PWM externa, un controlador IC o componentes de sincronización; sólo se requiere un voltaje de CC dentro del rango especificado
•Rango operativo de 4 a 7 V centrado en 5 V, que cubre rieles regulados de 5 V y perfiles de descarga de batería típicos
•Presión sonora ≥85 dB a 10 cm, la salida mínima garantizada para aplicaciones industriales y de alerta de seguridad
•Consumo de corriente ≤50 mA a tensión nominal, una cifra predecible para la planificación del presupuesto de energía en sistemas integrados
•Tamaño SMD de 12,8×12,8×6,5 mm, adecuado para diseños automatizados de recogida y colocación y montados en paneles
•Rango operativo ampliado de −40 °C a +105 °C, compatible con la implementación en entornos térmicamente exigentes
•Carcasa LCP negra, compatible con reflujo hasta un pico de 255±5°C
El circuito oscilador integrado elimina la necesidad de generar formas de onda externas. Todo lo que se necesita para iniciar el tono es un suministro de CC conectado directamente a los terminales, o una salida GPIO lógica alta. Esta topología activa contrasta con los zumbadores magnéticos pasivos, que exigen una señal de accionamiento de CA continua y, por lo general, un transistor controlador dedicado. Al mantener la electrónica de excitación dentro del componente, el MLT‑1365Y‑5V reduce el recuento de materiales y simplifica el diseño de la PCB.
El rango de tensión de funcionamiento de 4 V a 7 V es deliberadamente más amplio que un valor nominal único. Tiene en cuenta la tolerancia de salida de los reguladores de 5 V y la caída de voltaje de las baterías que se descargan, por lo que la salida acústica permanece constante en todas las variaciones de suministro del mundo real. La frecuencia de resonancia se especifica como 2700 ± 300 Hz, una banda que se encuentra por debajo de los 4 kHz comunes en los zumbadores SMD en miniatura. Esta frecuencia central más baja puede ofrecer un carácter tonal diferente y puede propagarse de manera diferente dentro de un recinto, un factor que vale la pena evaluar durante las pruebas del prototipo.
La presión sonora está garantizada en un mínimo de 85 dB a 10 cm en funcionamiento a 5 V, y el consumo de corriente típico se mantiene en 50 mA o menos. Estas cifras permiten a los diseñadores dimensionar con precisión la fuente de alimentación y el margen térmico. El peso de 2,5 g y la carcasa LCP están diseñados para procesos SMT estándar: reflujo con un pico de 255 ± 5 °C, soldadura por ola y manual son compatibles según las especificaciones del producto.
El oscilador integrado acepta CC y produce un tono inmediatamente; no es necesario ningún temporizador de microcontrolador, recurso PWM o transistor externo.
Una ventana de suministro de 4 a 7 V con un centro de 5 V cubre los rieles regulados y las curvas de descarga de la batería sin necesidad de acondicionamiento de voltaje.
La frecuencia de resonancia se fija en 2700 Hz dentro de una tolerancia de producción de ±300 Hz, lo que proporciona una firma acústica predecible.
La salida de sonido está garantizada a ≥85 dB a 10 cm en condiciones nominales, cumpliendo con las demandas de audibilidad de las alertas industriales y de seguridad.
El consumo de corriente de ≤50 mA permite un presupuesto de energía sencillo en diseños integrados.
Un rango de temperatura de funcionamiento de −40 °C a +105 °C se extiende mucho más allá de los límites típicos de grado de consumo, lo que abre la implementación en entornos exteriores, automotrices e industriales pesados.
El tamaño SMD cuadrado de 12,8 mm con una altura de 6,5 mm y una carcasa LCP negra es compatible con soldadura multiproceso, incluidas hasta tres pasadas de reflujo.
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Zumbador activo SMD electromagnético | — |
| Tensión nominal | 5 V (Vo‑p) | Nominal |
| Voltaje de funcionamiento | 4 – 7 V (Vo‑p) | Continuo |

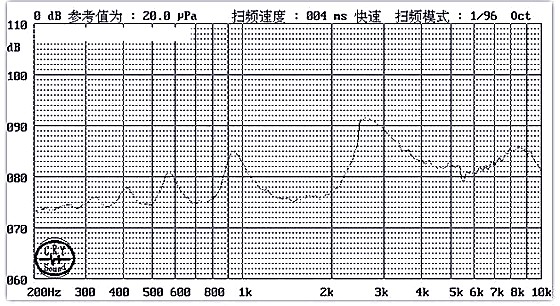

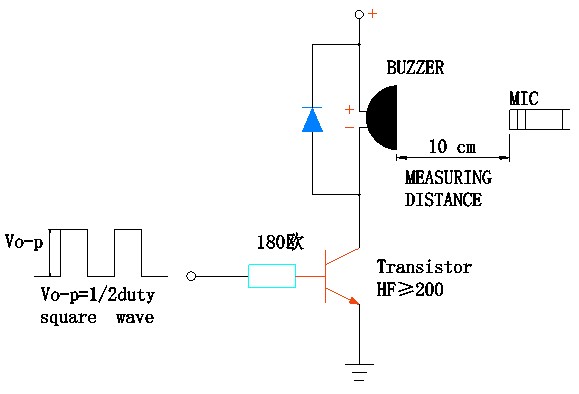

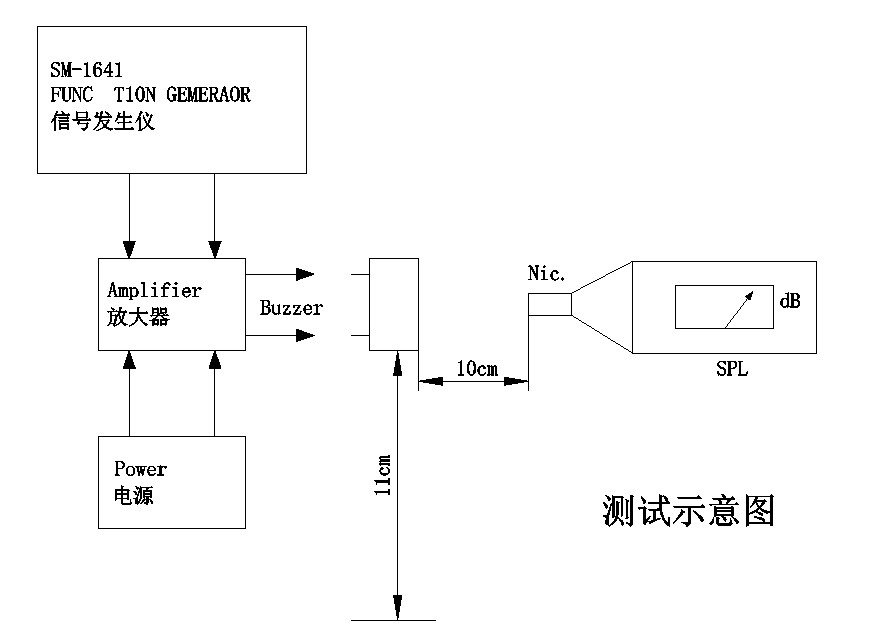

| Salida de sonido a 10 cm | ≥ 85dB | A 5V, 10cm |
| Corriente de funcionamiento | ≤ 50mA | A 5V |
| Frecuencia resonante | 2700 ± 300 Hz | A tensión nominal |
| Temperatura de funcionamiento | -40°C ~ +105°C | Continuo |
| Temperatura de almacenamiento | -40°C ~ +120°C | No operativo |
| Dimensiones (largo × ancho × alto) | 12,8 × 12,8 × 6,5 mm | Solo cuerpo |
| Peso | 2,5 gramos | Típico |
| Material de la carcasa | LCP negro | Compatible con reflujo |
| Soldadura (recomendado) | Reflujo: 255 ± 5 °C, 3 s; Precalentar 180 °C, 40–70 s | Por especificación, hasta 3 pasadas |
| Soldadura (Ola) | 255 ± 15 °C, 4 a 6 s | 2-3 pases |
| Soldadura (manual) | 360 ± 10 °C, 2 a 5 s | 2-3 pases |
MEIDI Intelligent Technology ha estado diseñando y fabricando componentes acústicos desde 2011. Las instalaciones integradas verticalmente de la compañía en Jiangsu, China, cubren moldeado LCP, ensamblaje SMD automatizado, bobinado electromagnético y pruebas acústicas en línea completas. Operando bajo un sistema de calidad certificado ISO 9001, la fábrica admite una producción de alto volumen con trazabilidad a nivel de lote, lo que permite entregas consistentes a clientes de electrónica de consumo, industria, seguridad y automoción en todo el mundo.
El MLT‑1365Y‑5V se produce bajo la misma disciplina de fabricación. Cada lote se somete a la siguiente verificación de confiabilidad, como se especifica en la documentación del producto. La detección de estrés ambiental incluye un almacenamiento de 48 horas a alta temperatura a +80 ± 2 °C, un remojo de 48 horas a baja temperatura a -30 ± 2 °C y cinco ciclos de choque térmico entre estos extremos con una permanencia de 30 minutos por etapa. La robustez mecánica se valida mediante pruebas de vibración de 10 Hz a 55 Hz con una amplitud de 1,0 mm en los tres ejes, seguidas de tres caídas de caída libre de 75 cm sobre una superficie de madera de 10 mm.
La resistencia a la humedad se confirma mediante una exposición de 48 horas a 50 ± 5 °C con una humedad relativa del 90 % al 95 %, con una recuperación ambiental de 2 horas antes de la caracterización. La integridad de la soldadura se verifica mediante una prueba de resistencia al calor de la soldadura a 250 ± 5 °C durante 10 segundos, con el cuerpo del componente colocado a 2,0 mm del punto de soldadura, además de una prueba completa del perfil de reflujo. Todos los criterios de prueba están documentados en la especificación del producto y los informes de prueba por lotes están disponibles previa solicitud. Para los clientes que requieren una calificación ampliada más allá de estos protocolos estándar, el equipo de ingeniería de calidad de MEIDI puede analizar evaluaciones adicionales.
Los escenarios que se enumeran a continuación se derivan de las clasificaciones eléctricas, acústicas y ambientales del MLT‑1365Y‑5V. Su objetivo es servir de guía de integración y no implica ninguna certificación reglamentaria o de seguridad preexistente; comuníquese con MEIDI para confirmar el cumplimiento en su mercado objetivo.
•Paneles de control industriales: el diseño activo se conecta directamente a salidas de PLC o rieles lógicos de 5 V, eliminando la necesidad de generación de PWM y ahorrando recursos del procesador para tareas de control centrales.
•Seguridad y control de acceso: los paneles de intrusión, los teclados y los lectores de tarjetas se benefician del sencillo accionamiento de CC de dos cables y de la salida de 85 dB que elimina el ruido ambiental moderado.
•Puertas de enlace de automatización de edificios: las alertas de cambio de estado y las advertencias de fallo se pueden implementar con un solo pin GPIO, simplificando la arquitectura del firmware en sistemas HVAC y de gestión de energía.
•Aparatos comerciales: temporizadores, indicadores de finalización de ciclo y alarmas de puerta abierta en tableros de control de 5 V obtienen una fuente de audio confiable sin componentes de unidad adicionales.
•Infraestructura de telecomunicaciones: los gabinetes exteriores y los equipos de red expuestos a grandes cambios de temperatura están respaldados por la capacidad de arranque en frío de -40 °C y el límite operativo superior de +105 °C.
•Equipos exteriores y térmicamente variables: los gabinetes en aplicaciones con energía solar, clima frío o compartimiento del motor pueden confiar en la clasificación de temperatura extendida para un rendimiento de alerta constante.
| Consideración del diseño | Especificación MLT‑1365Y‑5V |
| Eliminar el circuito del oscilador externo | Circuito de accionamiento integrado; La aplicación de voltaje CC produce el tono sin ningún PWM, temporizador MCU o controlador de transistor. |
| Compatibilidad del sistema de 5V | rango de 4 a 7 V centrado en 5 V nominales; Funciona directamente desde rieles estándar regulados de 5 V. |
| Entornos térmicamente desafiantes | Rango de funcionamiento de -40 °C a +105 °C según especificación |
| Requisito de salida acústica moderada | ≥85 dB a 10 cm especificado para audibilidad de alerta |

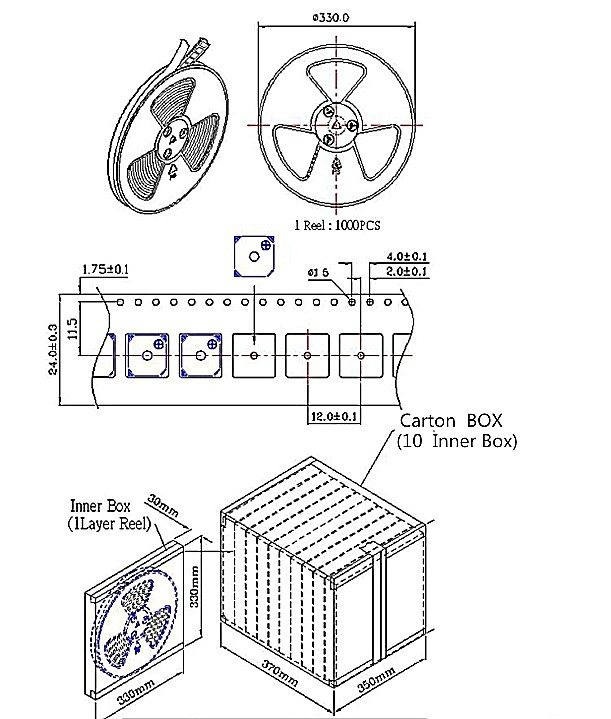

| Eficiencia de producción SMT | Tamaño SMD compatible con alimentación de cinta y carrete y perfiles de reflujo estándar |
| Planificación presupuestaria actual | ≤50 mA especificado para cálculos de suministro de energía y diseño térmico |
El zumbador activo magnético SMD de 5 V y 2700 Hz llena un espacio entre los zumbadores SMD muy compactos y las unidades de alarma con orificio pasante más grandes. Su tamaño cuadrado de 12,8 mm es mayor que el de las alternativas SMD más pequeñas, pero el diseño activo elimina la complejidad del circuito de accionamiento que normalmente requieren los transductores pasivos. La altura de 6,5 mm intercambia espacio vertical por electrónica integrada y una salida acústica robusta. A 2700 Hz, la frecuencia de resonancia se establece intencionalmente por debajo del centro común de 4 kHz en dispositivos en miniatura; esto puede influir en el carácter tonal y puede proporcionar un mejor rendimiento en determinadas acústicas de recintos. Se anima a los ingenieros a comparar el tono de 2,7 kHz con alternativas de mayor frecuencia durante la creación de prototipos.
Hay muestras disponibles para evaluación en banco para que pueda medir la salida acústica, el consumo de corriente y el comportamiento térmico bajo sus condiciones ambientales y de manejo específicas.
1. ¿El MLT‑1365Y‑5V requiere un oscilador externo o un circuito controlador?
No. El zumbador está activo, con un oscilador y un controlador integrados en el componente. Un voltaje CC aplicado dentro del rango de 4 a 7 V produce un tono de 2700 ± 300 Hz directamente. No se necesita señal PWM externa, temporizador de microcontrolador o transistor. Una simple salida GPIO lógica alta, un cierre de contacto de relé o una conexión directa a un riel de CC es suficiente para activar el sonido.
2. ¿Cuál es la diferencia entre este zumbador activo y un zumbador electromagnético pasivo?
Un zumbador electromagnético pasivo contiene una bobina y un diafragma, pero carece de electrónica de accionamiento; debe recibir una señal de CA a la frecuencia resonante, generalmente desde una salida PWM y un búfer de transistor. El MLT‑1365Y‑5V incorpora todos los circuitos de accionamiento necesarios, por lo que funciona con un voltaje CC constante. Este enfoque ahorra pines de E/S, sobrecarga de firmware y espacio en la PCB, a costa de un paquete un poco más grande y una frecuencia fija.
3. ¿Cómo se compara la frecuencia de 2700 Hz con los zumbadores de 4000 Hz?
La frecuencia central de 2700 ± 300 Hz es inferior al estándar de 4 kHz que se encuentra en muchos zumbadores SMD en miniatura. Ambas frecuencias están dentro del rango de buena sensibilidad auditiva humana. El tono más bajo puede ofrecer un carácter tonal diferente y podría propagarse de manera diferente a través de los materiales del recinto y los espectros de ruido de fondo. La mejor elección depende del entorno acústico, las necesidades de discriminación de alertas y las preferencias del usuario; Se recomienda realizar pruebas con prototipos.
4. ¿Puede el timbre funcionar continuamente a +105°C?
La cifra de +105°C representa el límite superior del rango operativo especificado. El funcionamiento continuo a esta temperatura está dentro de las especificaciones, pero como todos los componentes electrónicos, la exposición prolongada a altas temperaturas acelera el envejecimiento. Para aplicaciones que requieren una operación sostenida cerca del límite, comuníquese con MEIDI para obtener consejos sobre reducción de potencia y datos de vida útil esperada según su perfil térmico.
5. ¿Qué circuito de control se recomienda para la integración del microcontrolador?
El MLT‑1365Y‑5V solo necesita una fuente de voltaje CC en el rango de 4 a 7 V. Si un microcontrolador GPIO de 5 V puede generar ≤ 50 mA, el zumbador se puede conectar directamente. Cuando la capacidad de corriente GPIO es menor, la solución típica es un transistor MOSFET o NPN de canal N de nivel lógico utilizado como interruptor del lado bajo. El zumbador contiene componentes electrónicos de accionamiento interno, por lo que no se requiere una resistencia limitadora de corriente en serie en la línea de alimentación. Asegúrese de que el voltaje de suministro nunca exceda los 7 V para proteger el circuito del oscilador interno.
Para obtener hojas de datos técnicos, caracterizaciones acústicas específicas de voltaje, datos de reducción térmica, notas de aplicación de circuitos de accionamiento o discusiones sobre personalización de OEM, envíe sus requisitos a través del formulario de contacto. La ingeniería de aplicaciones de MEIDI normalmente responde dentro de un día hábil con documentación y precios por volumen.
MEIDI Intelligent Technology suministra componentes acústicos piezoeléctricos y electromagnéticos desde 2011. La operación de fabricación de la empresa en Jiangsu integra moldeado LCP, bobinado automatizado, ensamblaje SMD y pruebas acústicas 100% en línea. Los procesos ISO 9001 y un laboratorio de confiabilidad dedicado respaldan las garantías de desempeño publicadas para cada producto. Los clientes de los mercados automotriz, industrial, de seguridad y de consumo confían en MEIDI para obtener una calidad constante y un soporte de ingeniería receptivo.
