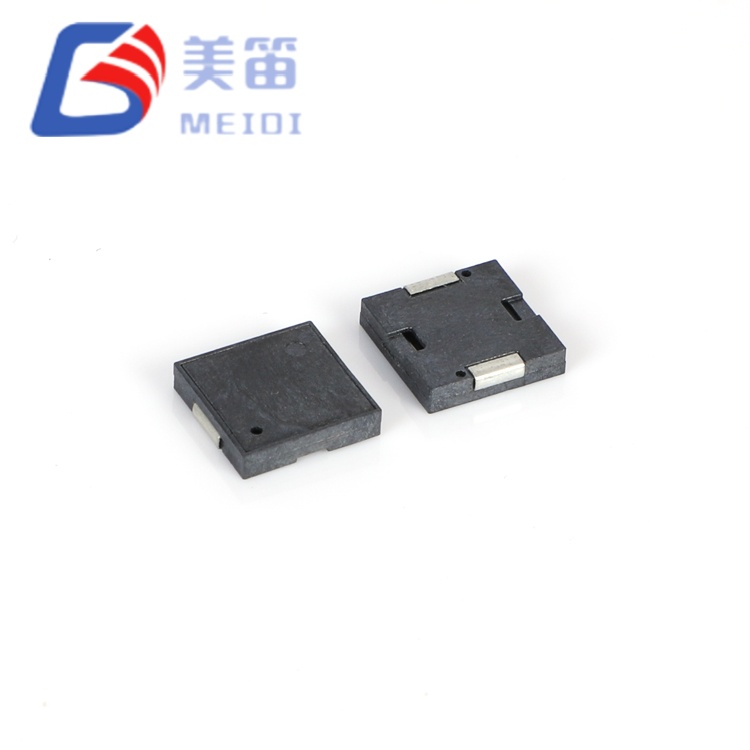

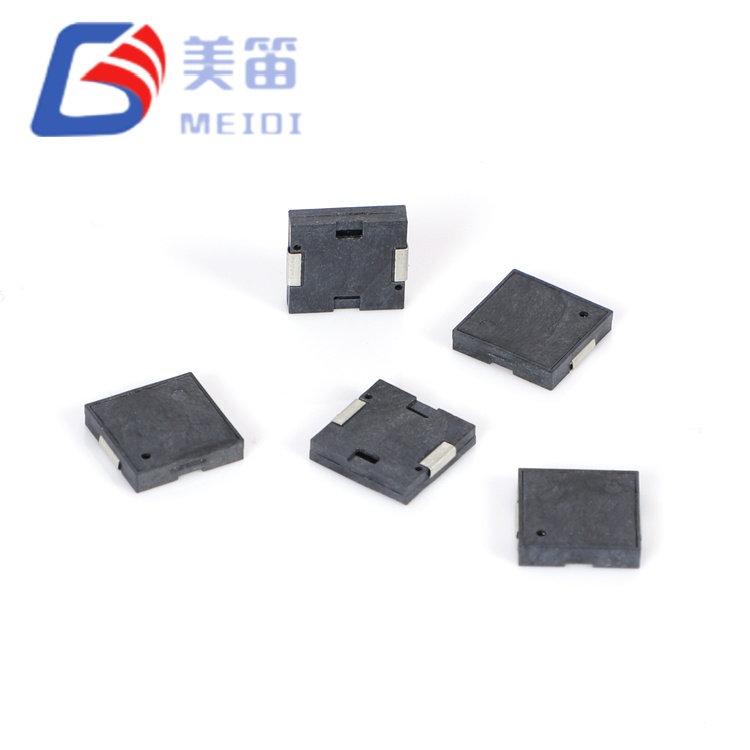

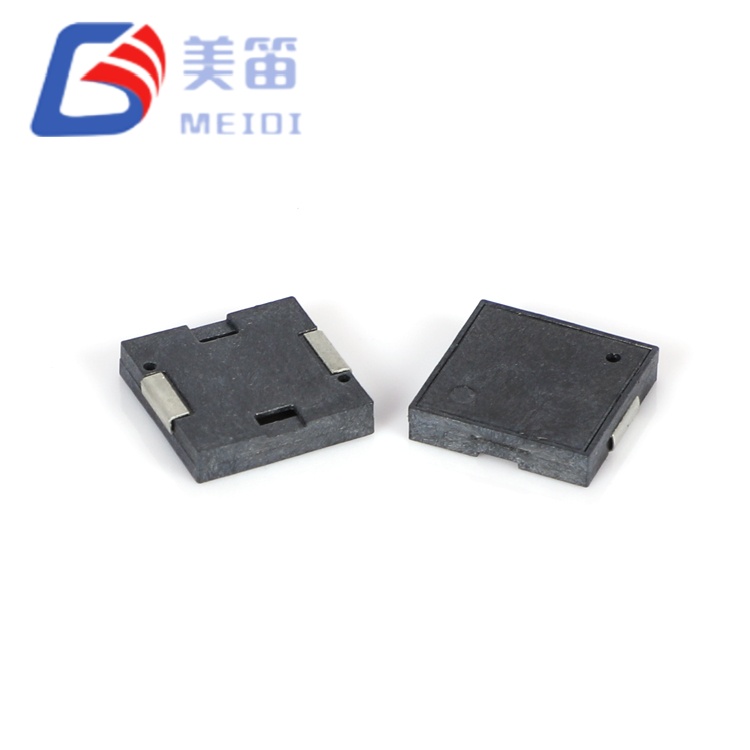

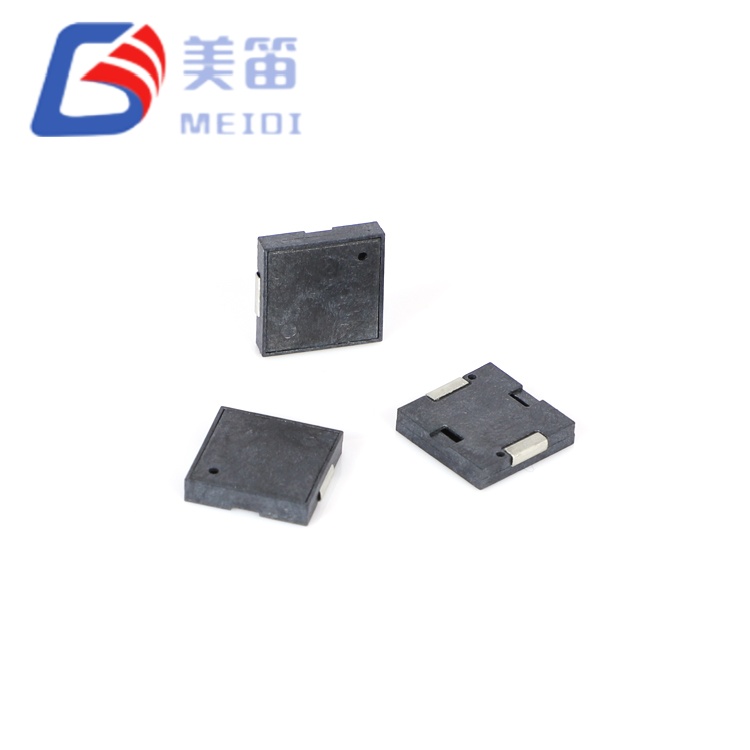

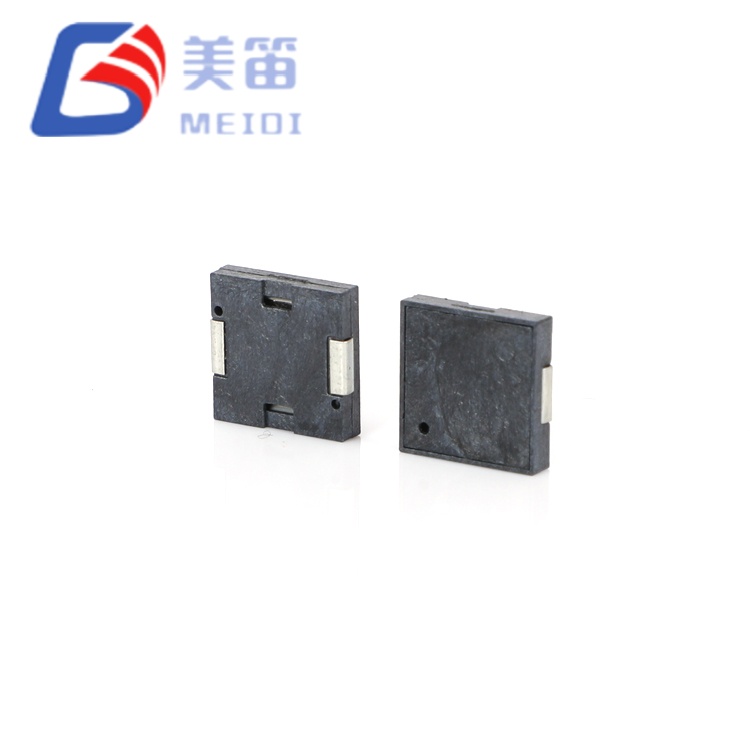

El zumbador piezoeléctrico pasivo SMD de 9×9×1,8 mm es un zumbador piezoeléctrico pasivo de montaje en superficie diseñado para aplicaciones que exigen una señal audible clara en un espacio muy pequeño y un presupuesto de energía estricto. Con una altura de sólo 1,8 mm y una base de 9,0×9,0 mm, se puede colocar en conjuntos donde los timbres convencionales simplemente no encajan. Su principio de accionamiento capacitivo mantiene la corriente operativa en 5 mA o menos a 5 V nominales, eliminando la necesidad de diodos de retorno y haciendo factible el accionamiento directo del microcontrolador.
Un solo componente cubre un rango operativo de 1 V a 25 V, lo que significa que el mismo zumbador puede servir a circuitos lógicos de 3,3 V, rieles automotrices de 12 V y paneles de control industriales de 24 V sin regulación adicional. A 5 V, el nivel de presión sonora alcanza un mínimo garantizado de 70 dB a una distancia de 10 cm, con la frecuencia de resonancia mantenida en 4000 ± 300 Hz. La capacitancia especificada de 12000pF (±30%) permite un diseño sencillo del controlador, mientras que la carcasa LCP negra soporta soldadura por reflujo y funcionamiento continuo de −30°C a +70°C.
Como transductor piezoeléctrico pasivo, el zumbador piezoeléctrico pasivo SMD de 9×9×1,8 mm requiere una señal de CA externa, generalmente una onda cuadrada o una forma de onda PWM cercana al punto resonante de 4000 Hz. Cuando se aplica el campo eléctrico alterno, el elemento cerámico se deforma y genera ondas sonoras, sin ningún componente magnético. Este principio de funcionamiento elimina el retroceso inductivo que se encuentra en los zumbadores magnéticos, por lo que el circuito de control se puede construir sin diodos de supresión y con menos componentes en general.
El dispositivo no consume más de 5 mA en la condición de prueba de 5 V, 4000 Hz, y debido a que la carga es predominantemente capacitiva (aproximadamente 3,3 kΩ de reactancia en resonancia), el énfasis del diseño pasa de la entrega de corriente a la oscilación de voltaje. El amplio rango de entrada de 1 a 25 V permite que el mismo zumbador funcione en múltiples voltajes del sistema y el nivel de presión sonora aumenta de manera predecible con la amplitud del accionamiento. A 5 V pico a pico, la salida mínima es de 70 dB a 10 cm; voltajes más altos producen niveles de sonido correspondientemente más altos.
Con un peso de 0,4 gy moldeado en LCP negro, el paquete es compatible con la soldadura por reflujo estándar y puede pasar por hasta tres ciclos térmicos según las especificaciones del producto. En la documentación se incluye un informe de prueba de muestra de 10 unidades para brindar a los diseñadores una visión realista de la uniformidad de la producción, con niveles de sonido que oscilan entre 71,8 dB y 76,4 dB y valores de capacitancia entre 11385 pF y 12950 pF.
Para obtener recomendaciones de circuitos de accionamiento personalizados o para analizar la integración con su riel de voltaje y ciclo de trabajo, comuníquese con el departamento de ingeniería de aplicaciones de MEIDI.
La estructura piezoeléctrica capacitiva significa que no hay bobina electromagnética y, por lo tanto, no hay transitorios inductivos que gestionar; la clasificación de corriente ≤5 mA hace que el zumbador sea adecuado para diseños sensibles a la energía sin componentes de supresión adicionales.
Con solo 1,8 mm de altura y una superficie de 9,0 mm cuadrados, el MLT‑9018 cabe en los estrechos espacios verticales que se encuentran en tableros apilados, módulos de visualización delgados y mecanismos de lectores de tarjetas.
El rango de voltaje operativo de 1 a 25 V cubre lógica de 3,3 V, sistemas de 5 V, líneas automotrices de 12 V y buses industriales de 24 V, lo que permite que un número de pieza reemplace varias alternativas de voltaje específico.
La frecuencia de resonancia está fijada en 4000 Hz con una tolerancia de producción de ±300 Hz, lo que brinda a los equipos de firmware un objetivo acústico bien definido.
Se especifica una capacitancia nominal de 12000 pF (±30 %) a 1 kHz y 25 °C para ayudar con los cálculos de carga reactiva durante la fase de diseño.
El rango de temperatura de funcionamiento se extiende de -30 °C a +70 °C, lo que va más allá del mínimo habitual de -20 °C de muchos timbres de calidad comercial.
MEIDI Intelligent Technology fabrica componentes acústicos desde 2011 y opera una instalación integrada verticalmente en Jiangsu, China. La fábrica combina moldeado LCP interno, líneas de montaje SMD automatizadas y pruebas acústicas 100% en línea bajo un sistema de gestión de calidad certificado ISO 9001. Esta infraestructura respalda la producción constante de componentes de gran volumen como el MLT‑9018, con registros de lotes detallados mantenidos para cada envío.
El MLT‑9018 está sujeto a un programa integral de pruebas de confiabilidad definido en la especificación del producto. La evaluación del estrés ambiental incluye un remojo de 48 horas a alta temperatura a +80 ± 2 °C, una exposición al frío de 48 horas a -30 ± 2 °C y cinco ciclos de choque térmico entre estos extremos con una permanencia de 30 minutos en cada temperatura. La durabilidad mecánica se verifica mediante pruebas de vibración de 10 Hz a 55 Hz con una amplitud de 1,0 mm en los tres ejes, seguidas de tres caídas de caída libre de 75 cm sobre una superficie de madera de 10 mm.
La resistencia a la humedad se confirma mediante una exposición de 48 horas a 50 ± 5 °C con una humedad relativa del 90 % al 95 % con un período de recuperación ambiental de 2 horas. La integridad de la soldadura se valida mediante una inmersión de 10 segundos a 250 ± 5 °C con el cuerpo del componente colocado a 2,0 mm de la soldadura, así como una prueba completa del perfil de reflujo de acuerdo con las especificaciones de soldadura.
Estas pruebas se realizan por lotes y los informes resultantes están disponibles para los clientes que requieren documentación para sus propios procesos de calificación. Para aplicaciones que exigen una cualificación ampliada, como estándares automotrices o de dispositivos médicos, el equipo de ingeniería de MEIDI puede analizar protocolos de detección adicionales.
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Zumbador pasivo piezoeléctrico SMD | — |
| Tensión nominal | 5 V (Vp-p) | Referencia de frecuencia resonante |
| Voltaje de funcionamiento | 1 – 25 V (Vp‑p) | Pico de señal de conducción |

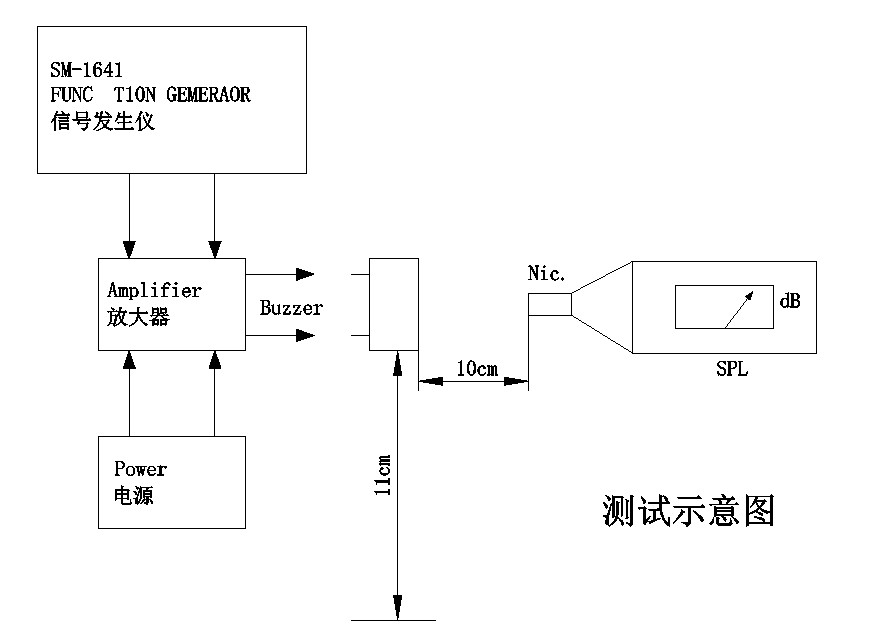

| Salida de sonido a 10 cm | ≥ 70dB | A 5V, 4000Hz, 10cm |
| Corriente de funcionamiento | ≤ 5mA | A 5 V, 4000 Hz |
| Frecuencia resonante | 4000 ± 300Hz | A tensión nominal |
| Capacidad | 12000 ± 30% pF | A 1 kHz, 25 °C |
| Temperatura de funcionamiento | -30°C ~ +70°C | Continuo |
| Temperatura de almacenamiento | -40°C ~ +85°C | No operativo |

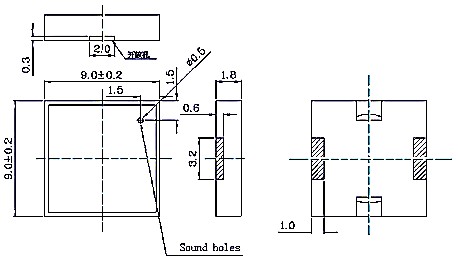

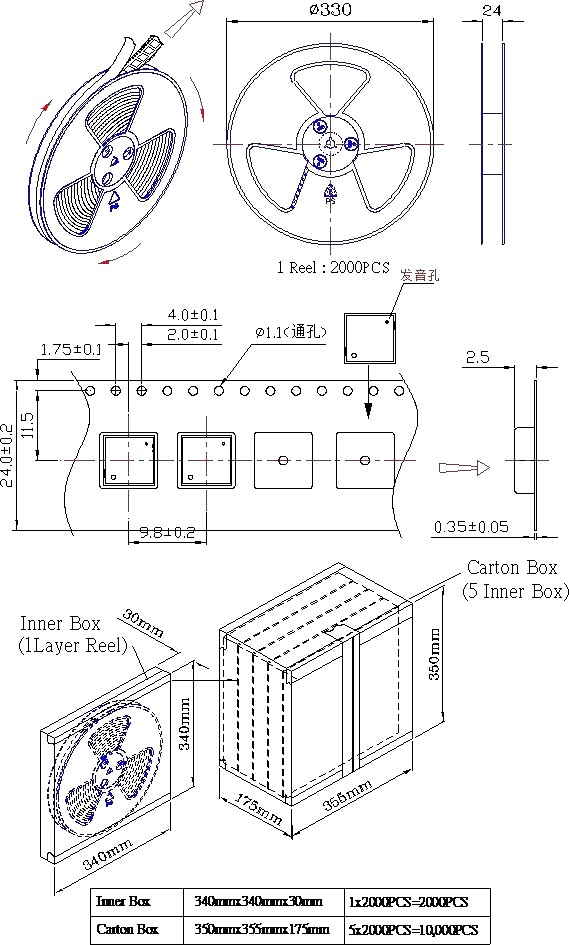

| Dimensiones (largo × ancho × alto) | 9,0 × 9,0 × 1,8 mm | Solo cuerpo |
| Peso | 0,4 gramos | Típico |
| Material de la carcasa | LCP negro | — |
| Soldadura (recomendado) | Reflujo: 255 ± 5 °C, 3 s; Precalentar 180 °C, 40–70 s | Por especificación, hasta 3 pasadas |
| Soldadura (Ola) | 255 ± 15 °C, 4 a 6 s | 2-3 pases |
| Soldadura (manual) | 360 ± 10 °C, 2 a 5 s | 2-3 pases |
| Parámetro | Rango de muestra |

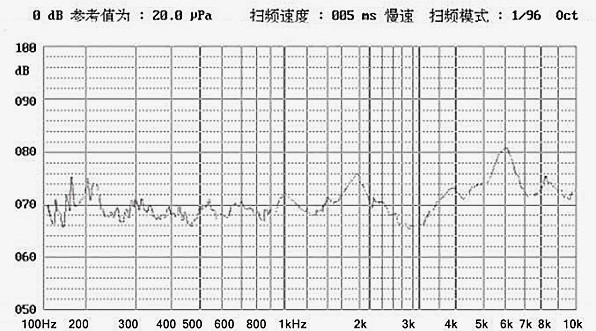

| Presión sonora | 71,8 – 76,4 dB |
| Frecuencia | 4000Hz |
| Capacidad | 11385 – 12950 pF |
| Diámetro | 9,0 milímetros |
| Altura | 1,8 milímetros |
Los datos de muestra ilustran la uniformidad típica de la producción. Sólo los límites garantizados en la tabla de especificaciones principal se aplican a todos los lotes de producción.
Los usos sugeridos a continuación se basan en las características eléctricas y mecánicas del MLT‑9018. Están pensados como guía de diseño y deben confirmarse con los requisitos específicos del producto final.
•Dispositivos portátiles que funcionan con baterías: el consumo de corriente ≤5 mA extiende el tiempo de funcionamiento en productos alimentados por pilas de botón o pequeños paquetes de litio.
•Equipos para ambientes fríos: el límite operativo inferior de -30 °C admite rastreadores logísticos refrigerados, sensores exteriores y recintos industriales sin calefacción.
•Conjuntos electrónicos delgados: la altura de 1,8 mm permite la integración en pantallas ultradelgadas, paneles de membrana y biseles de lectores de tarjetas.
•Nodos industriales multivoltaje: la entrada de 1 a 25 V elimina los circuitos de traducción de voltaje, simplificando los diseños que deben operar en buses de 5 V, 12 V y 24 V.
•Módulos interiores de automóviles: la compatibilidad directa con 12 V se adapta a los timbres del tablero, la respuesta del sensor de estacionamiento y los recordatorios del cinturón de seguridad.
•Puntos finales de IoT y puertas de enlace de sensores: la baja corriente activa se adapta bien a aplicaciones de recolección de energía o baterías de larga duración.
| Consideración del diseño | Especificación MLT‑9018 |
| Restricción presupuestaria actual | Corriente de funcionamiento ≤5 mA según especificación |
| Variación del voltaje del carril | El rango operativo de 1 a 25 V cubre múltiples voltajes del sistema en un solo SKU |
| Espacio libre vertical | 1,8 mm de altura por debajo de las alternativas típicas de 2,0 a 2,5 mm |
| Funcionamiento a baja temperatura | Límite de funcionamiento de -30 °C según la especificación |
| Simplicidad del circuito de accionamiento | Sin retroceso inductivo; no se requiere diodo de retorno |
| Característica de carga capacitiva | 12000 pF especificado para el cálculo de impedancia reactiva |
El zumbador pasivo piezoeléctrico SMD de 9×9×1,8 mm fue desarrollado específicamente para situaciones donde la flexibilidad de corriente, espacio y voltaje son las principales limitaciones. Su naturaleza capacitiva presenta una carga reactiva de aproximadamente 3,3 kΩ en resonancia, lo que significa que el controlador debe entregar una oscilación de voltaje en lugar de una gran corriente continua; Esta distinción a menudo conduce a una etapa de accionamiento más simple y rentable en comparación con los diseños de transductores magnéticos.
Hay muestras disponibles para evaluación, de modo que pueda medir la salida acústica y el consumo de corriente con su propia forma de onda de unidad y diseño de PCB.
1. ¿Qué tipo de señal de manejo requiere el MLT‑9018?
El MLT‑9018 es un zumbador piezoeléctrico pasivo y necesita una señal de CA externa, normalmente una onda cuadrada o PWM cercana a 4000 Hz. Un voltaje CC por sí solo no producirá sonido. El circuito de accionamiento debe cargar y descargar la capacitancia de 12000 pF a la frecuencia de conmutación; La corriente promedio es baja, pero la corriente máxima instantánea debe compararse con la capacidad del conductor.
2. ¿Cómo varía la presión sonora con el voltaje de funcionamiento dentro del rango de 1 a 25 V?
La presión del sonido aumenta con la amplitud del voltaje del variador. La garantía de ≥70 dB se otorga en la condición nominal de 5 V. A voltajes más bajos, la salida disminuirá y a voltajes más altos aumentará. Los datos acústicos específicos del voltaje se pueden solicitar a MEIDI.

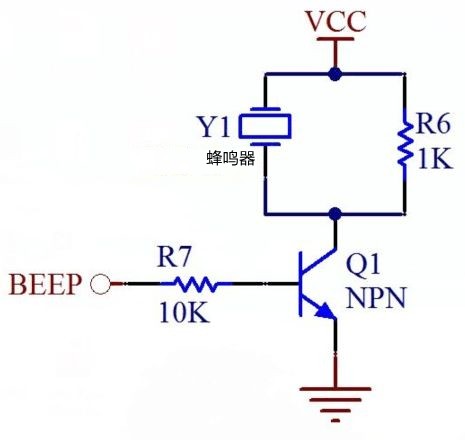

3. ¿Se puede controlar el MLT‑9018 directamente desde un pin GPIO del microcontrolador?
El accionamiento directo desde un GPIO de 3,3 V o 5 V es posible si el pin puede suministrar la corriente reactiva a 12000 pF a 4000 Hz. El valor promedio ≤5 mA se encuentra dentro de muchas especificaciones GPIO, pero la corriente de carga máxima durante la conmutación capacitiva puede ser mayor. Para funcionamiento con 12 V y 24 V, se recomienda un búfer de transistor o un controlador piezoeléctrico dedicado. MEIDI puede proporcionar circuitos de referencia para configuraciones comunes.
4. ¿Cuál es el significado de la especificación de capacitancia de 12000 pF?
La capacitancia determina la impedancia reactiva: Z = 1/(2πfC). A 4000 Hz, esto equivale aproximadamente a 3,3 kΩ. El circuito de accionamiento debe generar corriente en esta carga reactiva. Se debe tener en cuenta la tolerancia de ±30 % (8400–15600 pF) al diseñar la etapa del controlador. Los ingenieros de aplicaciones pueden ayudar con la selección de componentes.
5. ¿Cuál es la diferencia entre los datos de prueba de muestra y las especificaciones garantizadas?
El informe de muestra (medición de 10 unidades) muestra valores típicos, como la presión sonora entre 71,8 dB y 76,4 dB. Estos se proporcionan sólo como referencia. Las especificaciones garantizadas son presión sonora ≥70dB, frecuencia 4000±300Hz y capacitancia 12000±30% pF. Los protocolos de prueba de producción están disponibles a pedido.
6. ¿MEIDI ofrece personalización para este timbre?
Sí, los servicios OEM y ODM están disponibles. Parámetros como frecuencia, voltaje, dimensiones e impermeabilidad se pueden modificar para adaptarse a requisitos específicos. Póngase en contacto con el equipo de aplicaciones con su especificación objetivo para una evaluación de viabilidad.
Para obtener orientación sobre el diseño del circuito de accionamiento, mediciones acústicas específicas de voltaje, recomendaciones de implementación en ambientes fríos o para analizar la personalización del OEM, envíe sus requisitos a través del formulario de contacto. El equipo de ingeniería de aplicaciones de MEIDI normalmente responde dentro de un día hábil con documentación técnica y precios por volumen.
La fábrica de MEIDI en la provincia de Jiangsu ha estado entregando componentes acústicos piezoeléctricos y electromagnéticos a clientes globales desde 2011. Con moldeado LCP interno, ensamblaje SMD automatizado y pruebas acústicas completas, la empresa suministra industrias que van desde electrónica automotriz y controles industriales hasta dispositivos médicos y sistemas domésticos inteligentes. La gestión de calidad ISO 9001 y un laboratorio de confiabilidad dedicado respaldan cada especificación de producto que publicamos.
