Paquete de orificios pasantes de 9 × 5 mm para montaje directo en PCB
Frecuencia resonante de 2700 Hz para salida tonal con unidad de onda cuadrada externa
Impedancia de bobina de 16 Ω para circuitos de controlador de clase 3 V
Mín. Presión sonora de 85 dB a 10 cm con 3 Vo‑p, 2700 Hz, ciclo de trabajo del 50 %
Rango de voltaje de funcionamiento de 3 a 7 Vo‑p
Carcasa PPO negra clasificada para funcionamiento de -20 ℃ a +70 ℃

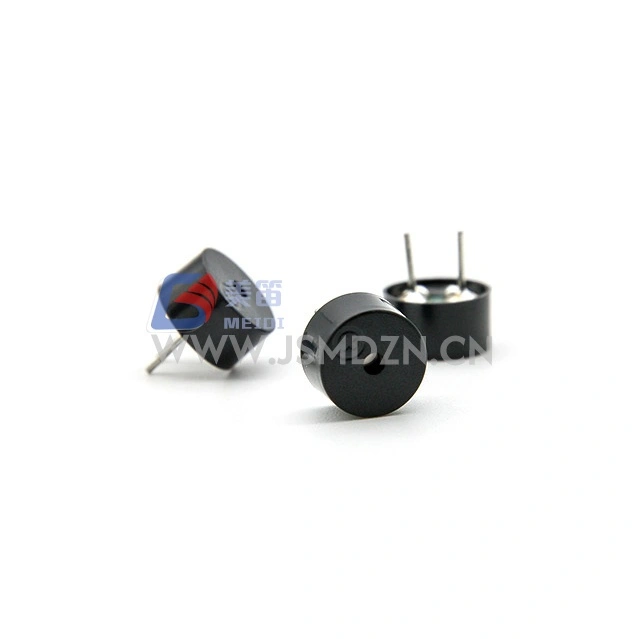

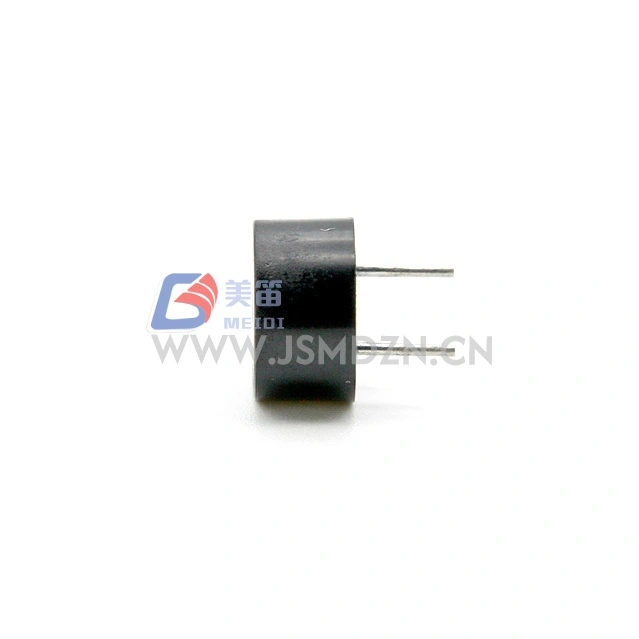

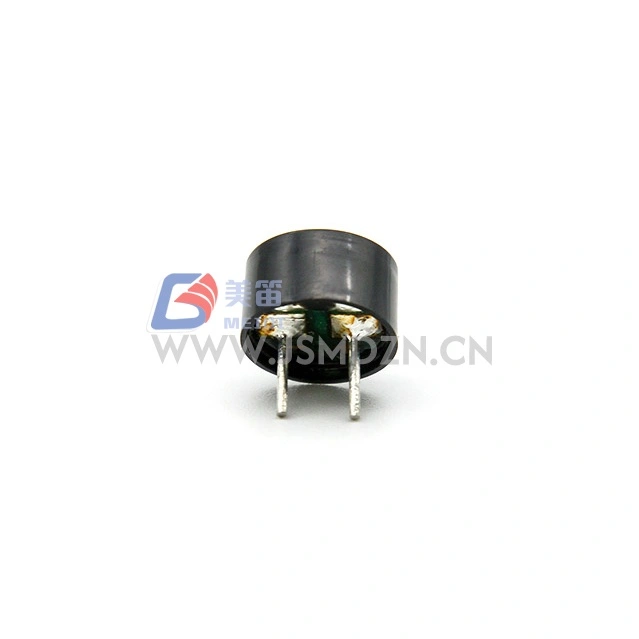

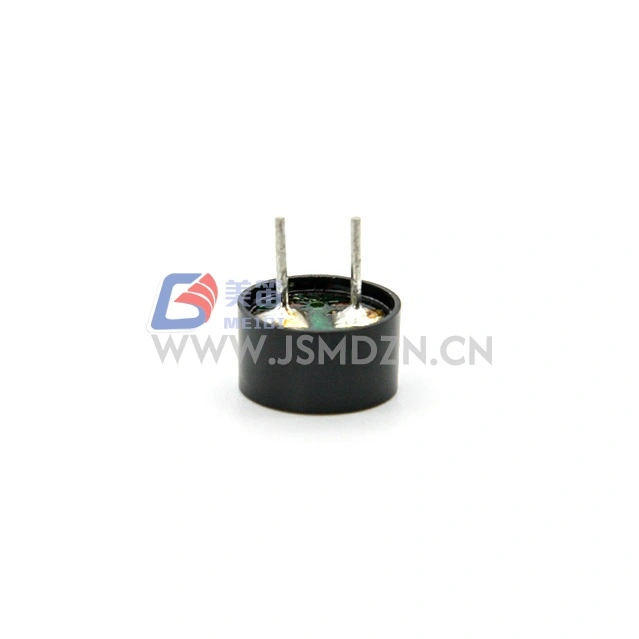

El zumbador pasivo electromagnético de orificio pasante de 9x5 mm MEIDI HN‑9050 es un zumbador pasivo electromagnético de orificio pasante que requiere una onda cuadrada externa o una señal de accionamiento PWM para generar sonido. Con un voltaje nominal de 3Vo‑p y un rango operativo de 3–7Vo‑p, admite etapas de controlador con respaldo y lógica de 3 V que se usan comúnmente en equipos industriales. La bobina de 16 Ω y la frecuencia resonante de 2700 Hz proporcionan una referencia acústica definida para diseños de alarma y retroalimentación de estado. Como dispositivo pasivo, el HN‑9050 permite el control de frecuencia y tono a través de la señal del controlador externo, lo que admite una generación de sonido flexible en diversas aplicaciones.
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Zumbador pasivo electromagnético | — |
| Tensión nominal | 3Vo‑p | Referencia de frecuencia resonante |
| Voltaje de funcionamiento | 3–7Vo‑p | Pico de señal de conducción |
| Corriente nominal | Máx. 80mA | A 2700 Hz, 50 % de servicio, onda cuadrada de 3 Vo‑p |

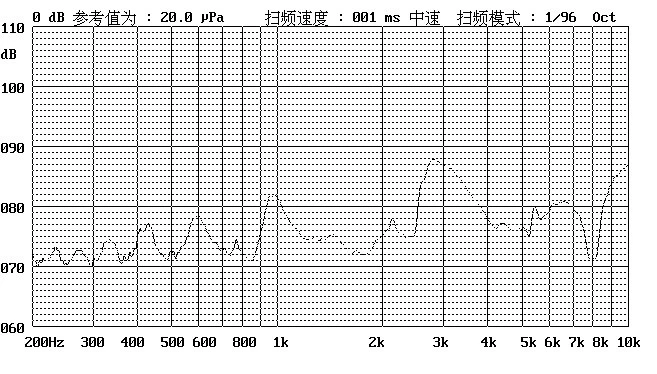

| Nivel de presión sonora | Mín. 85dB | A 2700 Hz, 50 % de servicio, 3 Vo‑p, 10 cm |
| Resistencia de la bobina | 16 ± 4Ω | A 25 ℃, CC |
| Frecuencia resonante | 2700Hz | A tensión nominal |
| Temperatura de funcionamiento | -20℃ ~ +70℃ | — |
| Temperatura de almacenamiento | -30℃ ~ +80℃ | — |
| Peso neto | Aprox. 1,5g | — |
| Material de la carcasa | PPO negro | — |
| Protección ambiental | RoHS | — |
Condiciones de prueba estándar: temperatura 25 ± 3 ℃, humedad 60 ± 10 % H.R., presión 860–1060 hPa
Conjuntos de PCB con orificio pasante en unidades de control industrial para alertas de estado y fallas
Módulos de alarma y seguridad impulsados por fuentes externas de onda cuadrada.
Electrodomésticos y comerciales con diseños de PCB convencionales
Equipos de oficina y máquinas expendedoras de señales sonoras temporizadas.
Dispositivos de medición e instrumentación que requieren retroalimentación de tono.
Infraestructura de comunicación para mantenimiento e indicación de alarmas.
| Requisito de diseño | Ventaja del HN‑9050 |
| Salida acústica en formato pasante. | Mín. 85 dB SPL en un paquete de 9 × 5 mm |
| Compatibilidad del sistema 3V | Clasificación de 3Vo‑p con rango operativo de 3–7Vo‑p |
| Montaje manual y automatizado | Cables pasantes para soldadura manual y soldadura por ola |
| Tolerancia a la variación de la oferta | Tensión máxima de funcionamiento 7Vo‑p |
| Estabilidad térmica | Carcasa PPO de -20 ℃ a +70 ℃ |
MEIDI fabrica el HN‑9050 bajo procesos de producción controlados, que incluyen inspección del material entrante, verificación de la resistencia de la bobina y pruebas acústicas por lote de producción. Cada lote se somete a pruebas de confiabilidad que cubren vida, temperatura alta/baja, humedad, choque térmico, caída y vibración. Después de cualquiera de estas pruebas, el producto debe cumplir con los criterios de aceptación sin degradación funcional más allá de la tolerancia de presión sonora especificada.
| Artículo de prueba | Condiciones de prueba |
| Prueba de vida | 25±10℃, voltaje nominal, onda cuadrada de frecuencia resonante de 1/2 servicio, 96 horas |
| Prueba de alta temperatura | Almacenamiento a +80 ℃ durante 96 horas, recuperar a temperatura ambiente durante 3 horas antes de la prueba |
| Prueba de baja temperatura | Almacenamiento a -40 ℃ durante 96 horas, recuperar a temperatura ambiente durante 3 horas antes de la prueba |
| Prueba de humedad | +40±3℃, 90%–95% RH, 48 horas, recuperarse a temperatura ambiente durante 6 horas antes de la prueba |
| Prueba de choque térmico | 70 ℃ 2 horas → -20 ℃ 2 horas (1 ciclo), intervalo de 1 hora entre ciclos, total 10 ciclos |
| Prueba de caída | Embalaje estándar, las 6 caras y los 3 bordes, caída desde 1,2 m de altura sobre una tabla de madera gruesa |
| Prueba de vibración | 1000 ciclos/min, amplitud 1,5 mm, 1 hora por eje, 3 ejes en total |
Precaución: Evite que entren materiales extraños en el producto, incluidos materiales magnéticos, materiales solubles en agua y gases corrosivos, ya que pueden afectar el rendimiento eléctrico.
1. ¿Qué señal de accionamiento se requiere para el HN‑9050?

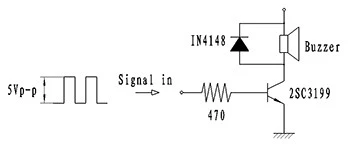

El HN‑9050 es un zumbador pasivo y requiere una señal externa de onda cuadrada o PWM. Una onda cuadrada de 2700 Hz, ciclo de trabajo del 50 % a 3 Vo‑p produce la potencia nominal mínima. Salida de 85dB a 10cm. Comuníquese con MEIDI para obtener notas de aplicación del circuito de accionamiento.
2. ¿Puede este zumbador funcionar con voltajes distintos a 3Vo‑p?
Sí. El rango de voltaje de funcionamiento es de 3 a 7 Vo‑p. La presión sonora varía con la tensión de accionamiento; El SPL nominal se especifica en 3Vo‑p. Para voltajes fuera de este rango, comuníquese con MEIDI para verificación.
3. ¿Cómo afecta la resistencia de la bobina de 16 Ω al diseño del controlador?
La bobina de 16 Ω consume un máximo de 80 mA a 3 Vo‑p. Verifique que la etapa de su controlador pueda generar esta corriente con un voltaje de saturación y disipación de calor adecuados.
4. ¿Qué métodos de soldadura son compatibles con la carcasa PPO?
Los cables con orificio pasante admiten soldadura manual estándar y soldadura por ola. Evite la exposición térmica prolongada más allá de la temperatura nominal de la carcasa. Comuníquese con MEIDI para conocer los perfiles de soldadura recomendados.
5. ¿Es compatible el pin HN‑9050 con otros zumbadores con orificio pasante de 9 mm?

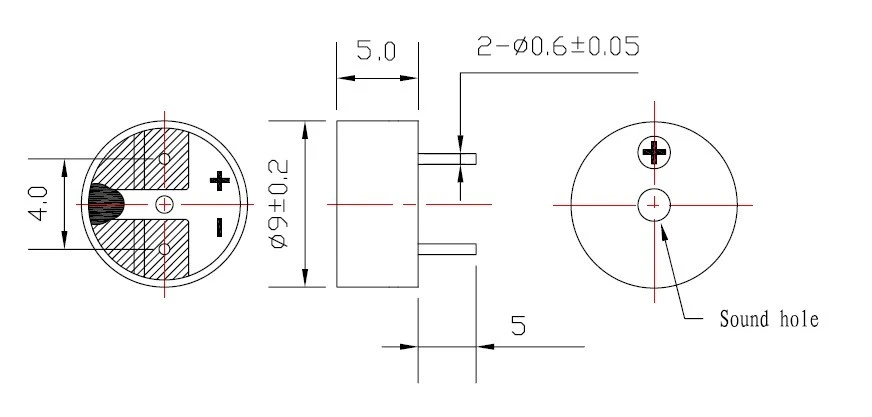

Comuníquese con MEIDI para obtener el dibujo mecánico y el patrón de orificios recomendado para verificar la compatibilidad del espacio con su PCB.
Para obtener hojas de datos técnicos, notas sobre el circuito de transmisión, informes de pruebas de confiabilidad o personalización OEM del HN‑9050, comuníquese con MEIDI. Nuestro equipo respalda las unidades de evaluación y la ingeniería de aplicaciones para la integración de zumbadores de orificio pasante.
