Paquete de orificios pasantes de 9,6 × 5 mm para montaje directo en PCB
Frecuencia resonante de 2700 Hz para salida tonal con unidad de onda cuadrada externa
Impedancia de bobina de 40 Ω para circuitos de controlador de clase 5 V
Mín. Presión sonora de 85 dB a 10 cm con 5 Vo‑p, 2700 Hz, ciclo de trabajo del 50 %
Rango de voltaje de funcionamiento de 4 a 6 Vo‑p
Carcasa PPO negra clasificada para funcionamiento de -30 ℃ a +75 ℃

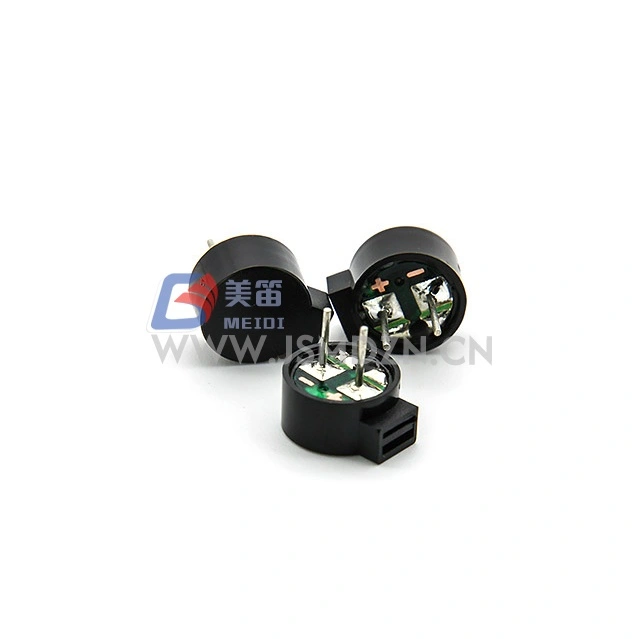

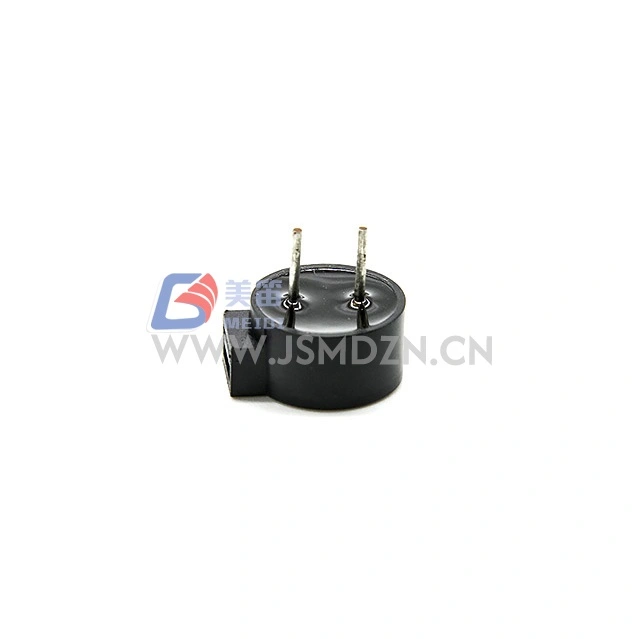

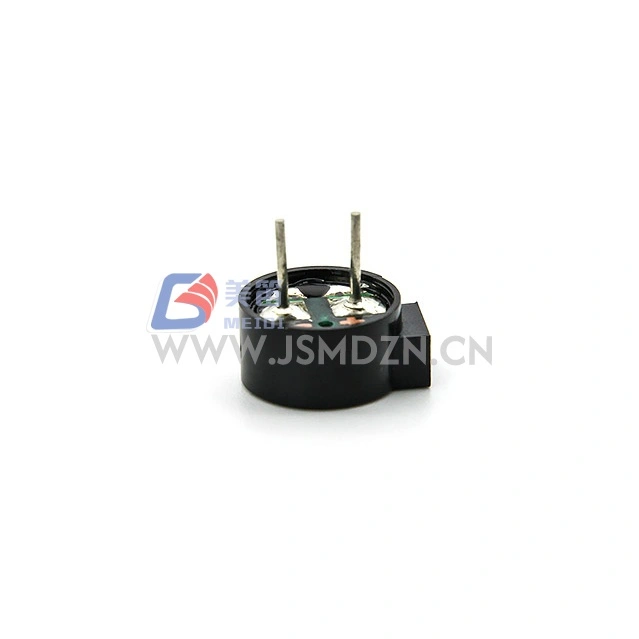

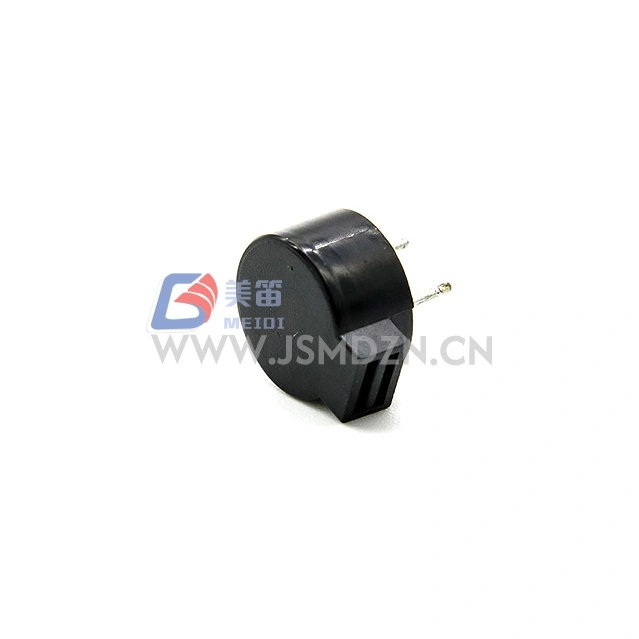

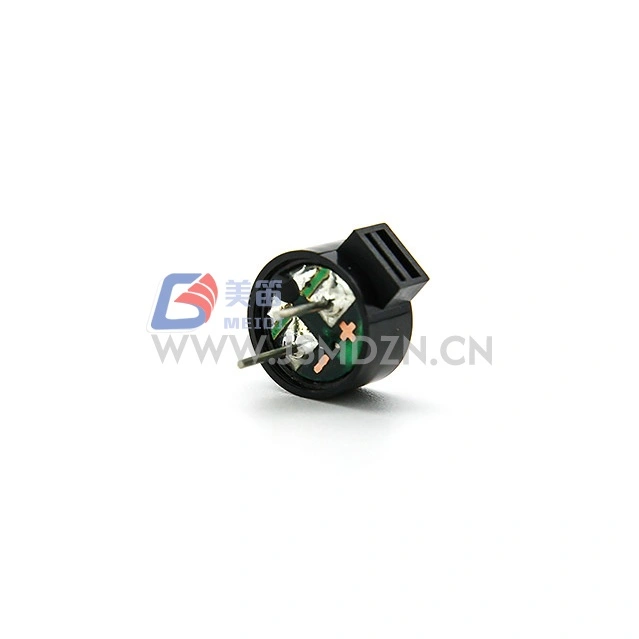

El zumbador pasivo electromagnético de orificio pasante MEIDI HN‑9650E de 9,6 x 5 mm es un zumbador pasivo electromagnético de orificio pasante diseñado para sistemas industriales y OEM de clase 5 V que necesitan retroalimentación audible confiable de una fuente de unidad externa. Clasificado a 5Vo‑p con una frecuencia resonante de 2700Hz y una impedancia de bobina de 40Ω, el HN‑9650E produce Min. Presión sonora de 85 dB a 10 cm y funciona dentro de un rango de 4 a 6 Vo‑p. La carcasa de PPO negra resiste soldadura manual y por ola estándar, lo que la hace adecuada para paneles de equipos, unidades de alarma e indicadores de estado.
| Parámetro | Valor | Condiciones de prueba |
| Tipo de producto | Zumbador pasivo electromagnético | — |
| Tensión nominal | 5Vo‑p | Referencia de frecuencia resonante |
| Voltaje de funcionamiento | 4–6Vo‑p | Pico de señal de conducción |
| Corriente nominal | Máx. 80mA | A 2730 Hz, 50 % de servicio, onda cuadrada de 5 Vo‑p |

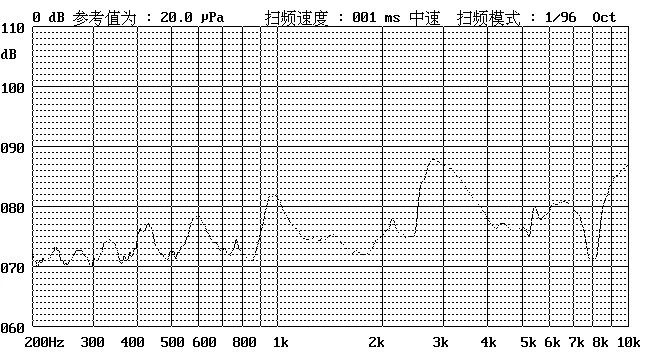

| Nivel de presión sonora | Mín. 85dB | A 2730 Hz, 50 % de servicio, 5 Vo‑p, 10 cm |
| Resistencia de la bobina | 40 ± 4Ω | A 25 ℃, CC |
| Frecuencia resonante | 2700Hz | A tensión nominal |
| Temperatura de funcionamiento | -30℃ ~ +75℃ | — |
| Temperatura de almacenamiento | -40℃ ~ +85℃ | — |
| Peso neto | Aprox. 1g | — |
| Material de la carcasa | PPO negro | — |
| Protección ambiental | RoHS | — |
Condiciones de prueba estándar: temperatura 25 ± 3 ℃, humedad 60 ± 10 % H.R., presión 860–1060 hPa
Nota: Las condiciones de prueba de corriente nominal y presión sonora en la especificación original hacen referencia a 2730 Hz, mientras que la frecuencia de resonancia se especifica como 2700 Hz. Comuníquese con MEIDI para confirmar la frecuencia de prueba exacta para su aplicación.
x
Paneles frontales del equipo que utilizan zumbadores con orificios pasantes para alarmas del operador
Sistemas de monitoreo de edificios e instalaciones con tonos de advertencia audibles
Módulos de fuente de alimentación y convertidor para alertas de sobretemperatura
Dispositivos de cajeros automáticos y quioscos para retroalimentación de transacciones
Electrónica de consumo con circuitos de control de nivel lógico de 5 V
Controladores de procesos que requieren indicación de estado de 2700 Hz
| Requisito de diseño | Ventaja del HN‑9650E |
| Salida acústica en formato pasante. | Mín. 85 dB SPL en un paquete de 9,6 × 5 mm |
| Compatibilidad del sistema de 5V | Clasificación de 5Vo‑p con rango operativo de 4–6Vo‑p |
| Montaje manual y automatizado | Cables pasantes para soldadura manual y soldadura por ola |
| Tolerancia de suministro regulada | Tensión máxima de funcionamiento 6Vo‑p |
| Rango térmico extendido | Carcasa PPO de -30 ℃ a +75 ℃ |
MEIDI produce el HN‑9650E mediante procesos de fabricación controlados, que incluyen inspección del material entrante, verificación de la resistencia de la bobina y pruebas acústicas para cada lote de producción. Cada lote se somete a pruebas de confiabilidad que cubren vida útil, temperatura alta/baja, humedad, choque térmico, caída y vibración. Después de cualquiera de estas pruebas, el producto debe satisfacer los criterios de aceptación sin degradación funcional más allá de la tolerancia de presión sonora especificada.
| Artículo de prueba | Condiciones de prueba |
| Prueba de vida | 25±10℃, voltaje nominal, onda cuadrada de frecuencia resonante de 1/2 servicio, 96 horas |
| Prueba de alta temperatura | Almacenamiento a +80 ℃ durante 96 horas, recuperar a temperatura ambiente durante 3 horas antes de la prueba |
| Prueba de baja temperatura | Almacenamiento a -40 ℃ durante 96 horas, recuperar a temperatura ambiente durante 3 horas antes de la prueba |
| Prueba de humedad | +40±3℃, 90%–95% RH, 48 horas, recuperarse a temperatura ambiente durante 6 horas antes de la prueba |
| Prueba de choque térmico | 70 ℃ 2 horas → -20 ℃ 2 horas (1 ciclo), intervalo de 1 hora entre ciclos, total 10 ciclos |
| Prueba de caída | Embalaje estándar, las 6 caras y los 3 bordes, caída desde 1,2 m de altura sobre una tabla de madera gruesa |
| Prueba de vibración | 1000 ciclos/min, amplitud 1,5 mm, 1 hora por eje, 3 ejes en total |
Precaución: Evite que entren materiales extraños en el producto, incluidos materiales magnéticos, materiales solubles en agua y gases corrosivos, ya que pueden afectar el rendimiento eléctrico.
1. ¿Qué señal de manejo requiere el HN‑9650E?

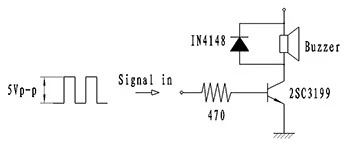

El HN‑9650E es un zumbador pasivo y necesita una señal externa de onda cuadrada o PWM. Una onda cuadrada de 2700 Hz, ciclo de trabajo del 50 % a 5 Vo‑p produce el valor mínimo nominal. Salida de 85dB a 10cm. Comuníquese con MEIDI para obtener notas de aplicación del circuito de accionamiento.
2. ¿Se puede controlar el HN‑9650E a niveles lógicos de 3,3 V?
El rango operativo nominal es de 4 a 6 Vo‑p, por lo que 3,3 V pueden caer por debajo de la ventana de accionamiento especificada. Utilice una etapa de amortiguación para alcanzar el rango de 4 a 6 Vo‑p o comuníquese con MEIDI para obtener orientación sobre el variador de bajo voltaje.
3. ¿Cómo afecta la resistencia de la bobina de 40 Ω al diseño del controlador?
La bobina de 40 Ω consume un máximo de 80 mA a 5 Vo‑p. Confirme que la etapa de su controlador pueda suministrar esta corriente con suficiente voltaje de saturación y margen térmico.
4. ¿Qué métodos de soldadura son compatibles con la carcasa PPO?
Los cables con orificio pasante aceptan soldadura manual estándar y soldadura por ola. Limite la exposición térmica dentro de la clasificación de temperatura de la carcasa. Comuníquese con MEIDI para conocer los perfiles de soldadura recomendados.
5. ¿Es compatible el pin del HN‑9650E con otros zumbadores con orificio pasante de 9 mm?

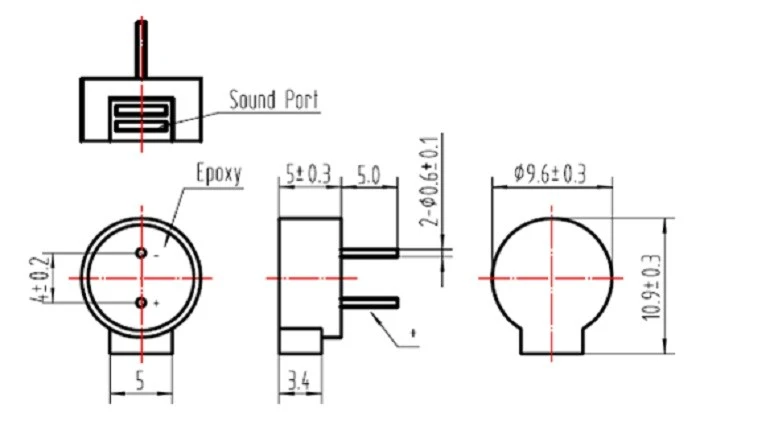

Comuníquese con MEIDI para obtener el dibujo mecánico y el patrón de orificios recomendado para verificar la compatibilidad del espacio con su PCB.
Para obtener hojas de datos técnicos, notas sobre el circuito de transmisión, informes de pruebas de confiabilidad o personalización OEM del HN‑9650E, comuníquese con MEIDI. Nuestro equipo respalda las unidades de evaluación y la ingeniería de aplicaciones para la integración de zumbadores de orificio pasante.
