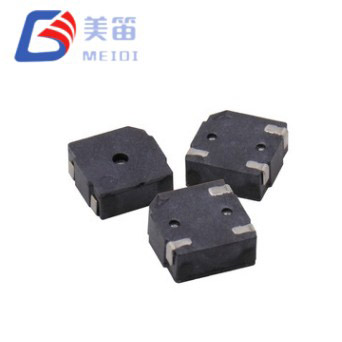

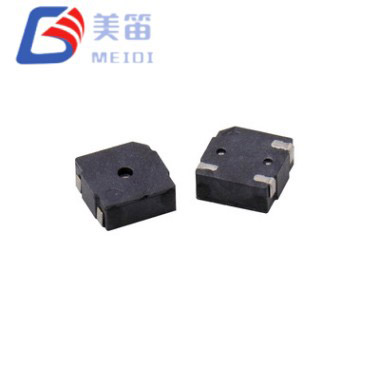

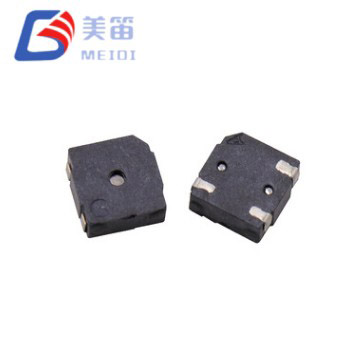

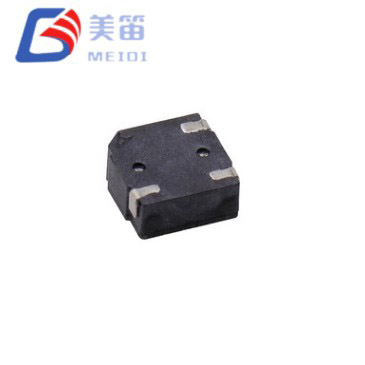

El zumbador pasivo magnético de montaje en superficie de 5*5*2 mm es un zumbador pasivo electromagnético de montaje en superficie que combina un tamaño compacto de 5,0 × 5,0 mm con un puerto acústico con orificio central. Esta apertura simétrica ayuda a irradiar el sonido de manera más uniforme alrededor del componente, haciendo que el volumen percibido dependa menos de la orientación del dispositivo final. Las características eléctricas son idénticas a las del MLT‑5020 con orificio desplazado: una bobina de 12 Ω que se puede accionar directamente desde muchos pines del microcontrolador de 3,3 V, un voltaje nominal de 3,0 V y una frecuencia de resonancia de 4000 Hz. Con una altura de 2,0 mm y una masa de 0,1 g, la pieza es compatible con equipos estándar de recogida y colocación y soldadura por reflujo.
La elección entre configuraciones de orificio central y de orificio desplazado es principalmente acústica. Cuando el timbre está montado detrás de una rejilla alineada con el centro del componente, o cuando el dispositivo puede usarse en múltiples orientaciones, el patrón de emisión simétrico del MLT‑5020H puede proporcionar una alerta más consistente. MEIDI fabrica ambas variantes en las mismas líneas de producción automatizadas, con pruebas de confiabilidad y trazabilidad idénticas, por lo que la decisión puede basarse únicamente en los requisitos de campo sonoro de la aplicación.
Como transductor electromagnético pasivo, el zumbador pasivo magnético de montaje en superficie de 5*5*2 mm necesita una señal de CA externa para generar sonido. Una onda cuadrada de 4000 Hz con un ciclo de trabajo del 50 % al voltaje nominal producirá la salida especificada. La resistencia de la bobina de 12 Ω significa que muchos microcontroladores de 3,3 V pueden controlar el zumbador sin un transistor separado, aunque un búfer NPN simple sigue siendo una opción segura cuando la capacidad de corriente GPIO no está garantizada. La ventana operativa de 2 V a 4 V cubre baterías de litio de celda única, celdas de botón y suministros lógicos regulados.
La abertura del orificio central está situada en el centro geométrico de la carcasa. Esta disposición tiende a producir un campo sonoro más uniforme en el hemisferio delantero en comparación con un puerto desplazado, donde el nivel puede caer notablemente cuando el oyente se coloca lejos del eje del orificio. Para un escáner de mano, un monitor portátil o un panel montado en la pared al que se puede acceder desde diferentes ángulos, esta característica puede ser un diferenciador útil. La presión sonora mínima garantizada es de 80 dB a 10 cm, y las mediciones de producción en lotes de muestra suelen mostrar valores en el rango medio de 80 dB.
El timbre se entrega en carretes de 330 mm con 2500 piezas por carrete, listos para la colocación SMT de alta velocidad. Se ha demostrado que el cuerpo negro del LCP resiste múltiples ciclos de reflujo y las tensiones térmicas y mecánicas que se describen en la sección de confiabilidad a continuación.
El puerto de sonido está ubicado en el centro de la carcasa para que la salida acústica se vea menos afectada por la orientación del montaje, lo cual resulta útil cuando el dispositivo final puede sostenerse o instalarse en varias posiciones.
Una resistencia de bobina de 12 Ω permite conectar el zumbador directamente a un pin GPIO de 3,3 V que puede generar hasta 100 mA, lo que elimina la necesidad de un transistor controlador externo en muchos diseños.
El rango de voltaje de funcionamiento de 2 V a 4 V proporciona compatibilidad con celdas de iones de litio, celdas de botón y rieles estándar de 3,3 V sin regulación adicional.
Con 5,0 mm cuadrados y 2,0 mm de alto, el paquete cabe dentro de la misma área de PCB que muchos otros zumbadores SMD en miniatura, al tiempo que ofrece una presión sonora nominal de al menos 80 dB.

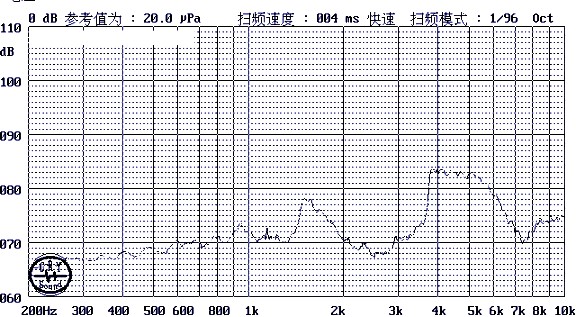

La frecuencia de resonancia se especifica en 4000 Hz con una tolerancia de ±300 Hz, lo que sitúa el tono en la región más sensible del oído humano.
La carcasa LCP negra está diseñada para soldadura por reflujo sin plomo y puede soportar el perfil térmico del ensamblaje de PCB de doble cara.
El embalaje en cinta y carrete con 2500 unidades por carrete admite la colocación automatizada y minimiza el tiempo de cambio en líneas de gran volumen.
| Parámetro | Valor |
| Tipo de producto | Zumbador pasivo SMD electromagnético |
| Tensión nominal | 3,0 V (abierto) |
| Voltaje de funcionamiento | 2 – 4 V (abierto) |

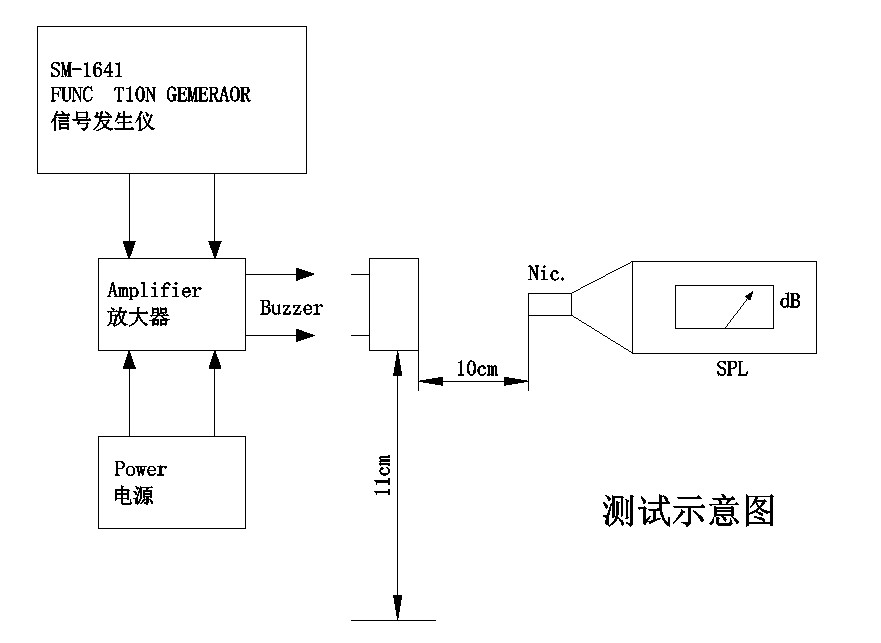

| Salida de sonido a 10 cm | ≥ 80dB |
| Corriente de funcionamiento | ≤ 100 mA |
| Frecuencia resonante | 4000 ± 300Hz |
| Resistencia de la bobina | 12 ± 3 Ω |
| Temperatura de funcionamiento | -20°C ~ +70°C |
| Temperatura de almacenamiento | -30°C ~ +80°C |

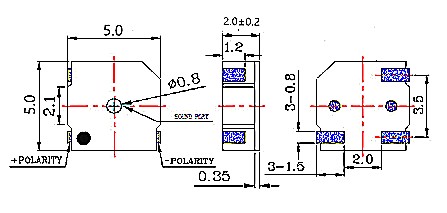

| Dimensiones (largo × ancho × alto) | 5,0 × 5,0 × 2,0 mm |
| Peso | 0,1 gramos |
| Material de la carcasa | LCP negro |
| Embalaje | Cinta y carrete; 2500 unidades por carrete de 330 mm |
| Método de soldadura (recomendado) | Reflujo: 255 ± 5 °C, 3 s; Precalentar 180 °C, 40–70 s |
Las sugerencias de aplicaciones que siguen se derivan de las especificaciones eléctricas y mecánicas del componente. No sustituyen la validación del producto final según las normas pertinentes.
Terminales industriales portátiles, como escáneres de códigos de barras y lectores RFID, donde el dispositivo a menudo gira durante el uso y el timbre debe permanecer audible independientemente de la orientación.
Dispositivos médicos portátiles y herramientas de diagnóstico portátiles que necesitan una fuente de alerta compacta con distribución de sonido predecible, incluidas bombas de insulina, monitores de pacientes y grabadoras ambulatorias.
Paneles domésticos inteligentes y controladores montados en la pared cuya rejilla frontal se alinea naturalmente con el patrón de emisión del orificio central, brindando una alerta equilibrada en toda la habitación.
Electrónica de cabina automotriz, incluidos recordatorios de cinturón de seguridad y timbres de puerta entreabierta, donde el timbre se puede colocar detrás de una pequeña abertura y la salida simétrica ayuda a mantener un volumen constante.
Nodos de puerta de enlace de IoT y concentradores de sensores que requieren un indicador de estado audible en un espacio muy pequeño; el rango de suministro de 2 V a 4 V coincide con las arquitecturas de energía de recolección de energía y baterías comunes.
Accesorios de consumo como bancos de energía, rastreadores Bluetooth y estuches de carga, donde el timbre proporciona alertas de encendido y batería baja en una carcasa de plástico con espacio limitado.
El zumbador pasivo magnético de montaje en superficie de 5*5*2 mm es esencialmente el MLT‑5020 con una geometría de puerto acústico diferente. Eléctrica y mecánicamente, las dos piezas son intercambiables. La ventaja del diseño del orificio central es un patrón de radiación más uniforme: en las pruebas, el nivel de presión sonora varía menos con el ángulo entre el zumbador y el micrófono de medición. Esto puede ser una ventaja cuando el dispositivo no tiene una posición de escucha fija o cuando varios usuarios necesitan escuchar la alerta desde diferentes direcciones.
El tamaño cuadrado de 5,0 mm y la altura de 2,0 mm hacen del MLT‑5020H una opción práctica para PCB con espacio limitado. La bobina de 12 Ω simplifica los requisitos del variador y la carcasa del LCP ha sido calificada mediante el programa de confiabilidad total que se detalla a continuación. Para proyectos que ya utilizan el MLT‑5020 pero desean evaluar el efecto acústico de un puerto central, el cambio se puede realizar sin rediseñar la placa.
MEIDI Intelligent Technology produce componentes acústicos electromagnéticos y piezoeléctricos desde 2011. La empresa opera una instalación integrada verticalmente en Jiangsu, China, que cubre moldeado LCP, bobinado de precisión, ensamblaje SMD y pruebas acústicas en línea. La certificación ISO 9001 y un laboratorio de confiabilidad dedicado brindan el marco para una calidad constante y se mantiene la trazabilidad a nivel de lote para todos los envíos.
El MLT‑5020H se fabrica en las mismas líneas automatizadas que suministran a los clientes industriales y automotrices de MEIDI. Cada lote de producción está sujeto al programa de verificación de confiabilidad prescrito en la especificación del producto. La detección de estrés climático incluye 48 horas a +80°C, 48 horas a -30°C y cinco ciclos de choque térmico entre estos extremos con una permanencia de 30 minutos. La resistencia mecánica se verifica mediante vibración de barrido de 10 Hz a 55 Hz con una amplitud de 1,0 mm en los tres ejes y tres caídas de 75 cm sobre una superficie de madera dura. La resistencia a la humedad se confirma mediante una exposición de 48 horas a 50 °C y entre 90 y 95 % de humedad relativa, seguida de una recuperación de 2 horas. La integridad de la soldadura se verifica mediante una prueba de calor de soldadura a 250 °C y una validación completa del perfil de reflujo.
Las mediciones de muestra de producción para el MLT‑5020H generalmente muestran una presión sonora entre 84,5 dB y 87,5 dB, con valores de corriente entre 85,4 mA y 88,1 mA. Estas cifras son representativas de la producción estándar y están documentadas en los informes de pruebas de lotes disponibles para los clientes. Los límites garantizados se mantienen en 80 dB como mínimo y 100 mA como máximo.
1. ¿En qué se diferencia el MLT‑5020H del MLT‑5020?
La única diferencia es la posición de la salida de sonido. El MLT‑5020H tiene un orificio central, mientras que el MLT‑5020 tiene un orificio desplazado. Todos los parámetros eléctricos, dimensiones y características de soldadura son los mismos. La elección depende de si un patrón de radiación simétrico es beneficioso para la aplicación.
2. ¿Se puede colocar este timbre mediante máquinas estándar de recogida y colocación?
Sí. Se suministra en formato de cinta y carrete con 2500 piezas por carrete de 330 mm. La superficie superior plana y el cuerpo cuadrado de 5,0 mm se adaptan bien a las boquillas SMT estándar y a los sistemas de alineación por visión.
3. ¿Qué señal de conducción se recomienda?

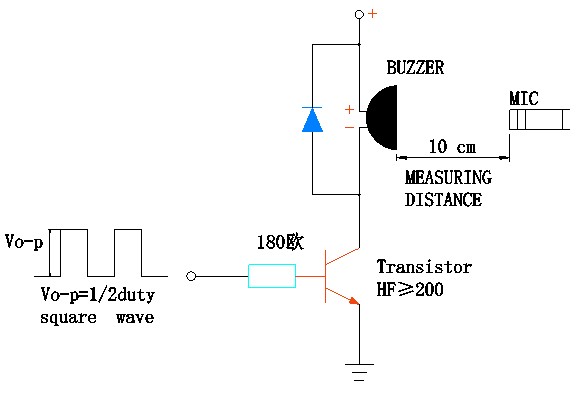

Una onda cuadrada de 4000 Hz a 3,0 V pico a pico, ciclo de trabajo del 50 %. Debido a que la bobina es de 12 Ω, un pin MCU de 3,3 V que puede entregar 100 mA puede activar el zumbador directamente. Si la corriente del pin es menor, un transistor NPN con una resistencia base proporciona una alternativa sólida. Se recomienda un pequeño diodo de retorno a través de la bobina para proteger al conductor.
4. ¿El diseño del orificio central afecta la frecuencia o el SPL en comparación con un zumbador con orificio desplazado?
La frecuencia de resonancia y el SPL nominal son idénticos. La ventaja del orificio central es un campo sonoro más uniforme: el nivel de presión sonora varía menos a medida que cambia el ángulo de medición. Esto es particularmente útil cuando la orientación del dispositivo no es fija.
5. ¿Se puede controlar el MLT‑5020H en frecuencias distintas a 4kHz?
Responderá a señales de excitación en un rango de frecuencias, pero la salida máxima se produce en la resonancia mecánica de 4000 ± 300 Hz. Conducir fuera de esta banda reducirá el nivel de sonido. Para aplicaciones que necesitan un tono variable, es mejor permanecer cerca del punto de resonancia.
