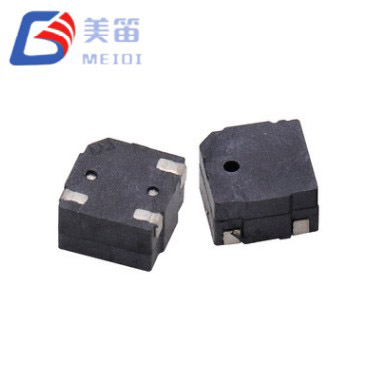

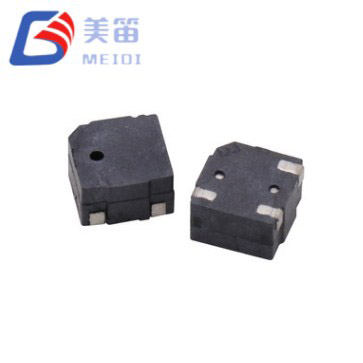

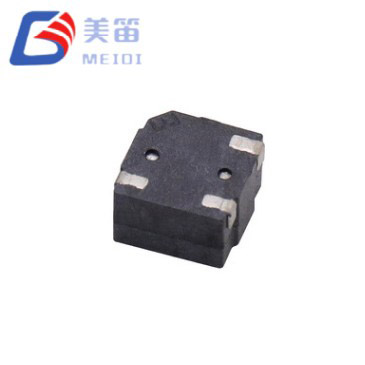

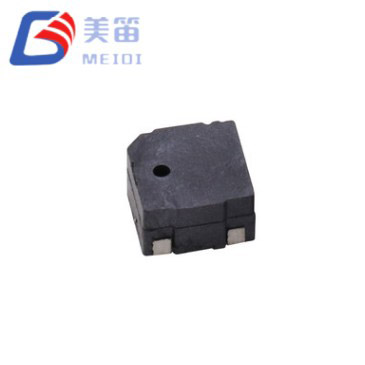

El zumbador pasivo magnético SMD de 5*3 mm es un zumbador electromagnético pasivo de montaje en superficie que aumenta la altura de la cavidad a 3,0 mm dentro del paquete compacto de 5,0 × 5,0 mm de la serie MLT-5000. Este volumen interno adicional permite que el transductor proporcione niveles de presión sonora más altos sin aumentar el área de la PCB, lo que proporciona una actualización práctica para diseños que requieren alarmas más prominentes pero están limitados por restricciones de diseño de la placa. El zumbador es impulsado por una onda cuadrada externa de 4000 Hz o una señal PWM, y su impedancia de bobina de 12 Ω permite la conexión directa a los pines GPIO de muchos microcontroladores de 3,3 V, lo que simplifica la lista de materiales.
MEIDI desarrolló el MLT‑5030 para aplicaciones donde la acústica del recinto o el ruido ambiental exigen un rendimiento mayor que el que pueden proporcionar las alternativas de 2,0 mm de altura. Los datos de prueba de una muestra de producción de diez unidades muestran niveles de presión sonora entre 87,8 dB y 89,5 dB a 10 cm, con un consumo de corriente de 86,7 mA a 89,0 mA. Estos resultados medidos son consistentes con el mínimo garantizado de 80 dB y una corriente máxima de 100 mA, lo que brinda a los ingenieros un entorno de rendimiento claro dentro del cual trabajar.
La altura del perfil de 3,0 mm aumenta el volumen de la cámara de resonancia, lo que se traduce directamente en una mayor presión sonora en comparación con las variantes de 2,0 mm de la misma serie, mientras que la huella de 5,0×5,0 mm permanece sin cambios.
Una resistencia de bobina de 12 Ω permite controlar el zumbador directamente desde una salida de microcontrolador estándar de 3,3 V, lo que elimina la necesidad de una etapa de transistor separada en muchos diseños y reduce el número de componentes.
El rango de voltaje de funcionamiento se extiende de 2 V a 4 V y cubre baterías de iones de litio de celda única, celdas de botón y rieles regulados de 3,3 V sin acondicionamiento de voltaje adicional.
La salida acústica se especifica en un mínimo de 80 dB a 10 cm con un controlador de 3 V, con una frecuencia de resonancia de 4000 Hz y una tolerancia de ±300 Hz.
La carcasa LCP negra está clasificada para funcionamiento continuo de −20 °C a +70 °C y es compatible con soldadura de reflujo sin plomo estándar hasta un máximo de 255 °C.
Como componente electromagnético pasivo, el zumbador magnético pasivo SMD de 5*3 mm requiere una señal de excitación de CA, generalmente una onda cuadrada de 4000 Hz, para producir sonido. La bobina de 12 Ω presenta una carga que puede ser impulsada por muchos pines GPIO de 3,3 V capaces de generar hasta 100 mA, aunque un búfer de transistor sigue siendo una opción recomendada cuando la capacidad de corriente del pin es incierta o cuando varios zumbadores comparten un riel. La ventana operativa de 2 V a 4 V proporciona margen para las curvas de descarga de la batería y las tolerancias de suministro; a la potencia nominal de 3,0 V, la presión sonora alcanza al menos 80 dB y las muestras de producción superan consistentemente los 87 dB, lo que confirma el beneficio de la cavidad ampliada.
La frecuencia de resonancia está fijada en 4000 Hz, que se encuentra en un rango en el que el oído humano es más sensible, lo que hace que el tono sea claramente audible incluso en entornos moderadamente ruidosos. La apertura de sonido desplazada está diseñada para proyectar el tono hacia adelante, lo cual resulta útil cuando el timbre se coloca detrás de una rejilla o una abertura direccional en el recinto. Con 0,1 g, el componente añade una masa insignificante al tablero y puede colocarse mediante un equipo estándar de recogida y colocación.

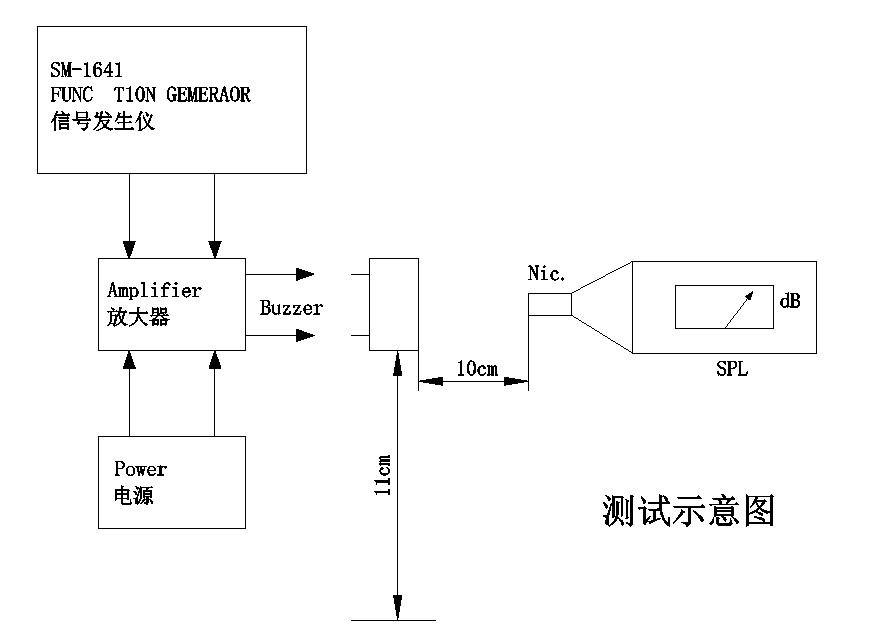

MEIDI realiza pruebas acústicas en cada lote de producción y las cifras de rendimiento típicas citadas en la hoja de datos se derivan de dichas mediciones. Las especificaciones garantizadas proporcionan una base confiable para el diseño del sistema, mientras que los datos de muestra brindan una visión realista de lo que se puede esperar en la producción en volumen.
La mayor altura de la cavidad de 3,0 mm proporciona una ventaja acústica mensurable sobre las alternativas más delgadas de 2,0 mm, sin ampliar el espacio de la PCB, lo que la convierte en una actualización inmediata para los diseños existentes de 5 mm que tienen el espacio vertical requerido.
Una resistencia de bobina de 12 Ω permite el control GPIO directo en muchos microcontroladores de 3,3 V, lo que simplifica el circuito de control y ahorra espacio en la placa.
La tolerancia de voltaje de suministro de 2 V a 4 V se adapta a una variedad de fuentes de bajo voltaje, desde paquetes de litio de celda única hasta rieles lógicos regulados.
La carcasa LCP mantiene su forma y la integridad de la almohadilla de soldadura a través de ciclos de reflujo, con un pico específico de 255 °C y hasta tres pasadas, lo que admite el ensamblaje de doble cara cuando sea necesario.
La emisión de sonido direccional a través de un orificio descentrado ayuda a centrar la alerta hacia el usuario, mejorando el volumen percibido en instalaciones frontales.
| Parámetro | Valor |
| Tipo de producto | Zumbador pasivo SMD electromagnético |
| Tensión nominal | 3,0 V (abierto) |
| Voltaje de funcionamiento | 2 – 4 V (abierto) |
| Salida de sonido a 10 cm | ≥ 80dB |
| Corriente de funcionamiento | ≤ 100 mA |
| Frecuencia resonante | 4000 ± 300Hz |
| Resistencia de la bobina | 12 ± 3 Ω |
| Temperatura de funcionamiento | -20°C ~ +70°C |
| Temperatura de almacenamiento | -30°C ~ +80°C |
| Dimensiones (largo × ancho × alto) | 5,0 × 5,0 × 3,0 mm |
| Peso | 0,1 gramos |
| Material de la carcasa | LCP negro |
| Método de soldadura (recomendado) | Reflujo: 255 ± 5 °C, 3 s; Precalentar 180 °C, 40–70 s |
Las siguientes descripciones de casos de uso se basan en las características eléctricas y acústicas del MLT‑5030. Se proporcionan como guía de integración y deben validarse para el producto final específico y el entorno regulatorio.
Los paneles de alarma industriales y los controladores de procesos se benefician de la salida de más de 85 dB y el tamaño cuadrado de 5 mm, que se adapta a placas de E/S densas donde se necesitan múltiples puntos de alerta. La altura de 3,0 mm suele ser compatible con el espacio libre sobre los gabinetes de riel DIN estándar.
Los teclados de seguridad y control de acceso, los detectores de intrusión y las sirenas de alarma contra incendios pueden utilizar la emisión direccional del zumbador para dirigir el tono hacia el usuario, mientras que el accionamiento GPIO directo simplifica las instalaciones multizona.
Los equipos de diagnóstico médico, como los analizadores de mesa y los monitores de pacientes, a menudo requieren una alerta clara y de frecuencia estable para la finalización del ciclo o condiciones de error. El tono de 4000 Hz se distingue del ruido ambiental de baja frecuencia común en entornos clínicos.
Los electrodomésticos comerciales, incluidos lavavajillas industriales, máquinas de lavandería y equipos expendedores, pueden confiar en el MLT‑5030 para alertas de fin de ciclo y fallas, y el amplio rango de suministro se adapta a las variaciones de voltaje típicas de los tableros de control de electrodomésticos.
Los sistemas auxiliares automotrices, como sensores de proximidad inversa, recordatorios de cinturones de seguridad e indicadores de carga de vehículos eléctricos, pueden usar el timbre en sistemas de 12 V cuando se agrega una resistencia en serie para reducir el voltaje, o directamente en subcircuitos de 3,3 V.
Los dispositivos IoT para exteriores, los sensores ambientales y los nodos de infraestructura de ciudades inteligentes expuestos al viento y al ruido de fondo pueden aprovechar la mayor presión sonora disponible en la cavidad de 3,0 mm para mantener la audibilidad.
El zumbador pasivo magnético SMD de 5*3 mm aborda un conflicto de hardware común: la necesidad de una mayor salida acústica sin aumentar el área de la PCB. Al aumentar la altura del timbre de 2,0 mm a 3,0 mm, MEIDI creó un componente que se adapta a las mismas almohadillas de soldadura que los más delgados MLT‑5020 y MLT‑5020H, lo que permite una mejora del rendimiento acústico sin cambios de diseño. El volumen interno adicional ofrece constantemente niveles de presión sonora en el rango alto de 80 dB, como lo confirman las mediciones de muestras de producción.

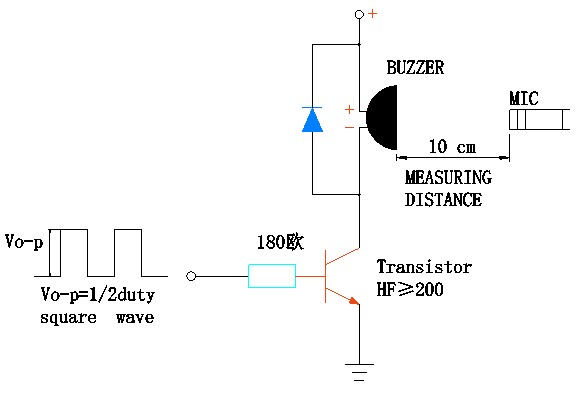

Se eligió la resistencia de la bobina de 12 Ω para mantener simples los requisitos de accionamiento. Un pin MCU de 3,3 V que puede generar 100 mA puede operar el zumbador directamente, lo cual es útil en diseños sensibles a los costos donde cada transistor cuenta. Para los diseñadores que prefieren un búfer, un pequeño transistor NPN o MOSFET funciona con niveles lógicos estándar y agrega un área mínima.
La carcasa LCP negra ha sido probada mediante pruebas de confiabilidad que incluyen pruebas de ciclos de temperatura, vibración y caídas, lo que brinda confianza en la estabilidad a largo plazo. El componente es compatible con líneas SMT automatizadas y puede soportar el estrés térmico de los procesos de reflujo de doble cara. Hay muestras disponibles para verificar el rendimiento acústico de su recinto antes de comprometerse con los volúmenes de producción.
MEIDI Intelligent Technology fabrica componentes acústicos desde 2011. La fábrica de la empresa en Jiangsu, China, opera bajo un sistema de gestión de calidad certificado ISO 9001 e integra moldeado LCP interno, bobinado automatizado, ensamblaje SMD y pruebas acústicas 100% en línea. Esta integración vertical permite a MEIDI controlar toda la cadena de producción, desde la materia prima hasta el componente terminado, y mantener una calidad constante en grandes volúmenes.
El MLT‑5030 se produce en las mismas líneas SMD automatizadas que sirven a los clientes industriales y automotrices de MEIDI. Cada lote se somete a un programa de verificación de confiabilidad según lo definido en la especificación del producto. La evaluación del estrés ambiental incluye una exposición de 48 horas a altas temperaturas a +80°C, un remojo en frío de 48 horas a -30°C y cinco ciclos de choque térmico entre estas temperaturas. La robustez mecánica se confirma mediante pruebas de vibración de 10 Hz a 55 Hz con una amplitud de 1,0 mm en todos los ejes, seguidas de tres caídas de caída libre de 75 cm sobre una superficie de madera. La resistencia a la humedad se evalúa a 50 °C y entre 90 y 95 % de humedad relativa durante 48 horas, y la integridad de la soldadura se valida mediante una prueba de calor de soldadura a 250 °C y un perfilado de reflujo completo.

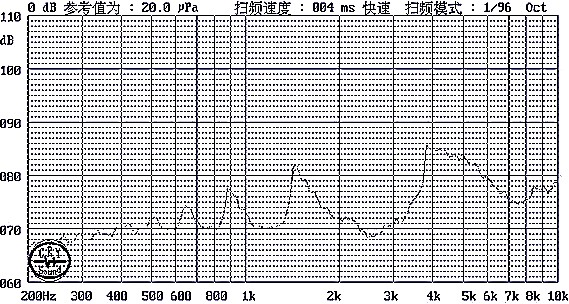

El rendimiento de producción típico del MLT‑5030, registrado a partir de una muestra de diez unidades, muestra una presión sonora entre 87,8 dB y 89,5 dB, una corriente entre 86,7 mA y 89,0 mA y una frecuencia de resonancia estable de 4000 Hz. Estas cifras demuestran la uniformidad lograda por el proceso de fabricación y están disponibles para la revisión del cliente junto con informes completos de pruebas de lotes.
1. ¿Cómo se compara acústicamente el MLT‑5030 con los modelos MLT‑5020 de 2,0 mm?
La cavidad de 3,0 mm le da al MLT‑5030 un mayor volumen de resonancia interna, lo que se traduce en una mayor presión sonora. Si bien el mínimo garantizado es de 80 dB, las muestras de producción miden habitualmente entre 87 dB y 89 dB. La huella de 5,0×5,0 mm es idéntica, por lo que el MLT‑5030 puede reemplazar un zumbador de 2,0 mm sin cambios en la PCB, siempre y cuando haya 1,0 mm de altura adicional disponible sobre la placa.
2. ¿Cuál es el espacio libre mínimo necesario por encima del MLT‑5030?
El cuerpo del zumbador se extiende 3,0 mm por encima de la superficie de la PCB. Para evitar obstrucciones acústicas, se recomienda mantener una zona despejada de al menos 4 a 5 mm en total desde la superficie de la placa, incluido el puerto de sonido. Una superficie cercana demasiado cerca de la apertura puede reducir el volumen percibido y cambiar la respuesta de frecuencia.
3. ¿Puedo reemplazar un zumbador magnético de orificio pasante por el MLT‑5030?
Sí, el zumbador pasivo magnético SMD de 5*3 mm ofrece una alternativa de montaje en superficie en un espacio cuadrado de 5,0 mm. Será necesario rediseñar la PCB para las almohadillas SMD, pero la bobina de 12 Ω y el variador de 3 V son compatibles con muchos circuitos lógicos de 3,3 V que anteriormente manejaban piezas con orificios pasantes. Aún se puede utilizar un búfer de transistor si el circuito existente ya incluye uno.
4. ¿El MLT‑5030 es adecuado para dispositivos que funcionan con baterías?
Con un consumo de corriente máximo de 100 mA a 3,0 V, el zumbador es manejable para la mayoría de las configuraciones de baterías, incluidas las de iones de litio de una sola celda y las de tipo botón de 3 V. El rango de funcionamiento de 2V a 4V cubre la curva de descarga de una celda de litio sin regulación. Para aplicaciones de potencia ultrabaja, reducir el ciclo de trabajo de PWM por debajo del 50 % puede reducir aún más la corriente promedio, a costa de algo de presión sonora.
5. ¿Qué perfil de reflujo se recomienda para el MLT‑5030?
La carcasa LCP negra resiste el reflujo estándar sin plomo con un pico de 255 ± 5 °C durante 3 segundos, luego de un precalentamiento a 180 °C durante 40 a 70 segundos. Se permiten hasta tres pases de reflujo. El perfil detallado se incluye en las especificaciones del producto y MEIDI puede proporcionar orientación para configuraciones específicas del horno.
Para solicitar una cotización, solicitar muestras de ingeniería o discutir la personalización de OEM/ODM, comuníquese con MEIDI a través del formulario de consulta. El equipo de ingeniería de aplicaciones puede ayudar con la acústica del gabinete, la optimización del circuito de accionamiento y la validación del perfil de reflujo para su entorno de producción. La fabricación verticalmente integrada de MEIDI y el sistema de calidad ISO 9001 proporcionan la consistencia necesaria para programas de gran volumen.
